NPN型的传感器如何使用PNP型进行替代？

gkxxw · 发表于 2026-6-20 14:15:55

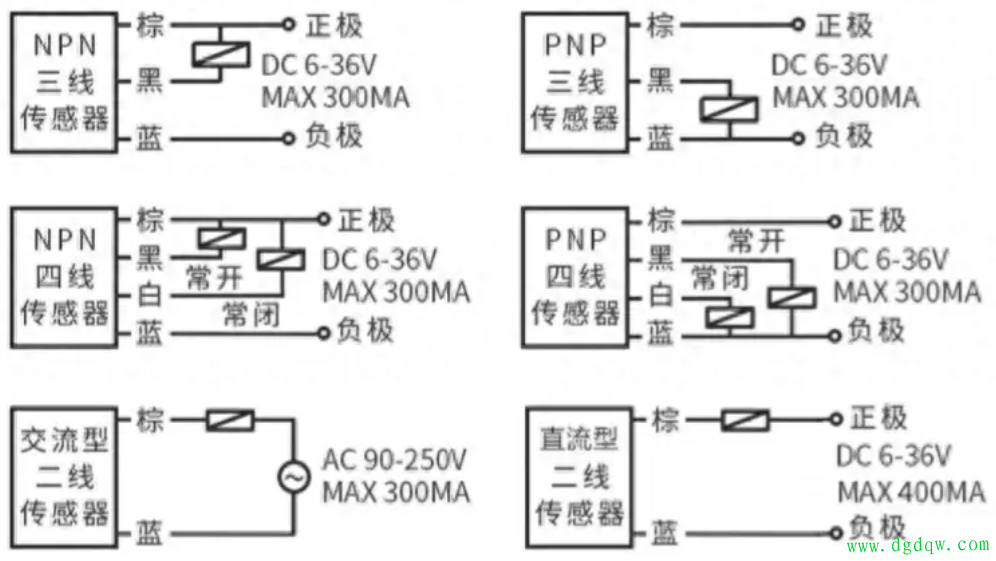

首先，让我们深入了解NPN型和PNP型传感器的区别。NPN型传感器在输出时呈现低电平状态，可以将其理解为输出0V电压。为了形成完整的回路，负载的另一端需要连接到24V正极。相反，PNP型传感器则输出高电平，即输出24V+电压，此时负载的另一端应连接0V以形成回路。

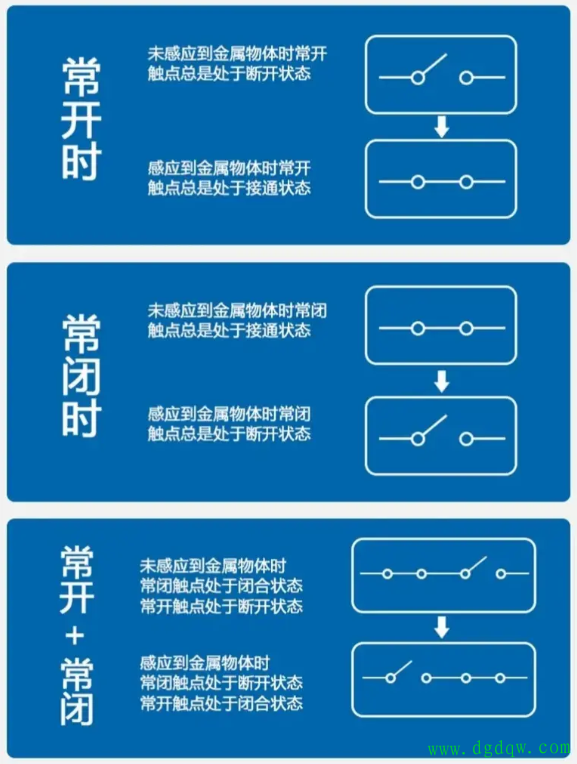

此外，我们还需要注意传感器输出的状态，包括常开和常闭两种类型。这两种状态对于电路的连接和信号的传输都至关重要。

为了在不同类型的传感器之间进行信号转接，我们可以使用继电器。具体方法是，将NPN型传感器的低电平信号接入继电器的线圈，通过继电器的触点输出一个高电平信号。这样，NPN型传感器就可以在某种程度上替代PNP型传感器使用。但需要注意的是，转接后的响应时间会有所延长。因此，这种替代方法适用于保护限位等不需要精确计时的场景，而不适用于计数等需要高精度计时的场合。

最后，再次强调，在进行传感器替代或信号转接之前，必须准确确定传感器的状态是常开型还是常闭型，以确保电路的正确连接和信号的准确传输。
