　　知识是电气领域的常见课题，本文结合真实案例，手把手带你搞懂其中的关键要点。 电气
　　的角度出发似乎是不适宜的。但是，实践中发现这些绑线接点在电气连接上是很有效的。这些钢筋在长度方向上采用搭接并用金属绑线扎在一起，单个这样的连接点也许具有高的电阻，但在一个完工的建筑架构中，上千个这样的连接点在电气上是并联的。在建成的建筑物上所进行的许多电阻测量确实表明完全可以用于 防雷 目的。 德国防雷标准测量方法 a、施工环节测量。
　　德国标准对过渡电阻必须进行以下两种类型的测量，见图2：① 长度不大于10m的钢筋的两个连接点之间电阻值应<10mΩ；② 从最高点到MEB每m高度的电阻值应<10mΩ。 要求最高点到地面的总测试电阻不大于0.2Ω。



　　这种测试指导性很强，更注重过程控制，对施工过程各环节钢筋的连接质量要求更严，避免在验收测试中出现问题无法补救。 b、验收测量方法。
　　当无法检查防雷装置连续性时，要求在每处测量点测量接闪器、引下线、等电位连接线、屏蔽设施等所有连接线和连接点具有低阻抗连续性，其典型值是不大于1Ω，见下图。
　　以上方法也有局限性，即当利用柱内钢筋作为引下线，防雷装置不存在断接点时，图3的验收测试方法并不适用。 ◆IEC 62305-3测量方法



　　GB/T21714.3-2015《雷电防护 第3部分：建筑物的物理损坏和生命危险》第D.6.5条：电气测试要求-连接到防雷系统上的任何单个部件的直流电阻不得超过0.2Ω。 GB/T21714.3-2015第E.4.3.1条：一般要求 测量接闪器和地面 接地
　　板之间的电阻，如图4所示，要求最大电阻不超过0.2Ω。当难以进入测试区域或布设测试电缆困难时，可提供从高到低的专用测试板，以便在每个点进行测试。然后计算各节点和引下线的总电阻。

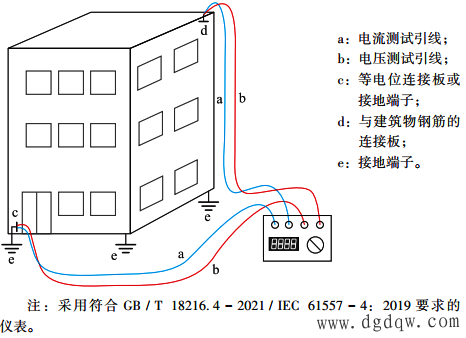

　　IEC 62305-3 ED3 81/688e/CDV第D.5.3.5.2.1条，将上述测量建筑物总电阻作了如下修改：测量接闪器和等电位连接板之间的电阻，如图5所示，使用适合的四引线测试设备，满足最大电阻不超过0.2Ω的要求。测试电流应为10A左右，该测试可以在施工阶段进行，在连接到接闪器之前的最后测量的电阻应不大于规定的最大电阻。



　　当难以进入测试区域或测试电缆敷设困难时，可安装专用的垂直导体，在每层进行测试。然后，测量每个节点和垂直导体的总电阻，再减去专用垂直导体的电阻可得到计算值。该导线应在顶部连接到接闪器，并在底部通过测试断接卡子连接到接地网，以便在测试时断开连接。 首选对角测试，例如从建筑的左上到右下，通常可以提供更好的测试电流分布。
　　对于钢筋混凝土建筑物，利用混凝土柱内钢筋作为引下线时，所有自然引下线通过互联钢筋(水平梁内钢筋)连接在一起，单独测量每一处引下线并不能体现该处实际的电阻值，而是从屋面到接地端子的总过渡电阻，即建筑物引下线的总电阻，图5比图4更加清晰地体现了以上内涵。安装阶段设置专用的垂直导体，在每层进行测试，有利于控制各楼层的过渡电阻。从建筑的左上到右下，使得测试电流均衡分配，过渡电阻值相对准确。
