传感器类型与PLC输入兼容性解析

gkxxw

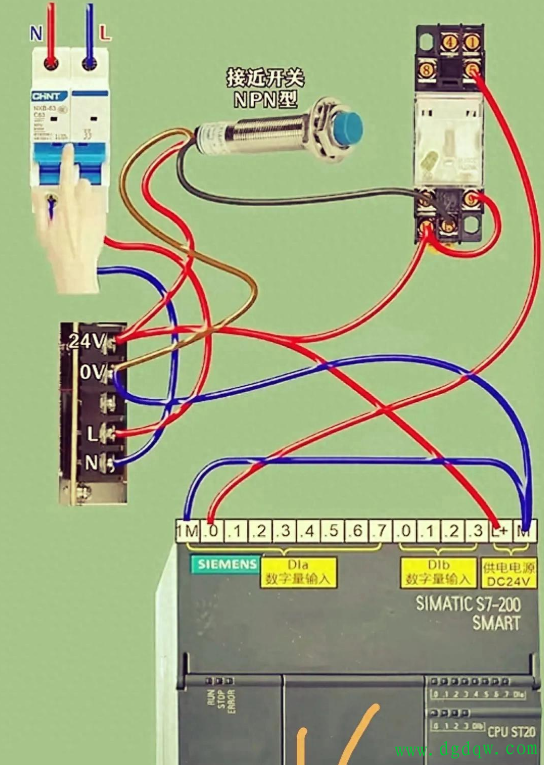

在工业自动化领域，传感器作为信息采集的关键组件，常见地分为NPN型和PNP型两种。理解这两种传感器类型与PLC（可编程逻辑控制器）输入的兼容性，对于构建稳定高效的自动化系统至关重要。    当PLC的输入点设计为接受0V（低电平）作为有效信号时，与之匹配的传感器类型应为NPN型。相反，若PLC输入点要求+24V（高电平）作为有效信号，则选用PNP型传感器更为合适。 [/url]    在实际应用中，可能会遇到传感器类型与PLC输入要求不匹配的情况。此时，可以通过添加[url=https://www.dgdqw.com/wenku/dgjs/jidianqi/]继电器等信号转换装置来实现信号的转接，确保系统的正常运行。例如，当需要将NPN型传感器接入要求PNP型输入的PLC时，中间可设置一个继电器进行信号转换，如图示所示。    针对西门子PLC，判断其数字量输入类型是高电平还是低电平，关键在于观察其M线（公共线）的接法。若M线与+24V电源短接，则该输入为高电平输入，适用于PNP型传感器；若M线与0V短接，则为低电平输入，与NPN型传感器相匹配。这一判断方法有助于在系统设计阶段即确保传感器与PLC的兼容性，从而提高系统的稳定性和可靠性。
