90KW三相电机星型接法和三角形接法电流计算

gkxxw

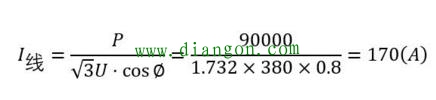

主线路电线截面积是我们重点要考虑的问题，我们先来看一下星形接法和三角形接法时的电流大小。如下图所示，左图是三角形接法，右图是Y型接法。    题目给出的是90KW三相电机，那么它正常运行时是三角形接法。通过电机功率公式我们算出，1. 三角形接法    线电流（三根火线每根火线电流）的大小为：    三角型接法时，相电压=线电压=380V，线电流=√3相电流。所以相电流（通过各相线圈的电流）等于    各相线圈的阻抗为：    2. 星型接法    星型接法时，线电压=√3相电压=380V。所以，相电压等于    星型接法时，线电流=相电流，所以相电流（通过各相线圈的电流）等于    根据上面计算可以知，星型接法时线电流约为相电流的⅓，对降低电流效果很明显。    各电线电流计算    为了便于理解，我重新画了一下主线路图，并给各电缆编了号码。    根据前面计算可知，    1. 三角型接法时：    电线1、2、3的电流大小等于线电流=170A；电线4、5、6、7、8、9、10、11、12的电流大小等于相电流=98A；电线13、14、15、16的电流大小为0A。    2. 星型接法时：    电线1---6、11-16的电流大小都等于线电流=57A；电线7、8、9的电流大小为0A。    由于电线需要按照最大电流来计算，所以电线1、2、3的电流大小按170A计算，电线4、5、6、7、8、9、10、11、12的电流大小按98A计算，电线13、14、15、16的电流大小按57A计算。
