　　说起工控，很多人对到底是什么意思感到头疼。今天就来系统聊聊这个话题，希望能帮到大家。 电工 、 工控 调试师傅在做设备安全改造、排查故障时，经常接触到伺服、 变频器
　　的STO功能，但大部分人只知道它是安全停机，却搞不懂核心原理、适用场景，甚至经常接线出错、误用功能，导致设备安检不通过、出现安全隐患。今天给大家通俗、完整讲透STO安全扭矩关断，包含原理、应用、接线规范和现场高频误区。
　　STO全称Safe Torque Off，也就是安全扭矩关断，是IEC 61800-5-2标准定义的硬件级安全功能，内置在伺服驱动器和变频器内部，采用独立双通道安全回路，是工业设备最基础、最核心的安全保护机制。
　　STO触发后，驱动器会从硬件层面直接封锁IGBT驱动脉冲，彻底切断电机的输出扭矩，让电机失去动力。这里重点给大家区分几个现场极易混淆的关键点，避免踩坑。
　　STO只切断电机驱动力，不会刹车、不会抱闸，电机受惯性影响会自由滑行停机。其次，触发STO后，驱动器主回路、直流母线依然处于带电状态，无需整机断电，排查问题复位后就能快速开机，不影响生产效率。
　　STO属于双通道安全设计，STO1、STO2两路信号必须同时满足正常条件，缺一不可，合规接线可达到PLd/SIL2安全等级，部分高端驱动器可实现PLe/SIL3等级。最重要的一点，STO是功能安全认证功能，和普通的SON使能信号完全不同，普通使能只是常规控制信号，没有任何安全认证，不能做设备安全防护。 STO的主流应用场景，几乎所有带伺服、变频的 自动化



　　设备，都会用到该功能。常见触发源包括安全光幕、设备安全防护门、急停按钮、区域安全 传感器 、安全地毯开关等。 适配设备涵盖冲床、折弯机、液压压机、机械手、机器人第七轴、 加工中心
　　、自动化流水线、上下料机构、包装设备、锂电及3C非标自动化设备，还有纺织、印刷等变频传动设备。 安全光幕OSSD双通道信号接入安全 继电器
　　，再由安全继电器输出两路独立触点，分别对接伺服的STO1、STO2通道。当光幕被遮挡、防护门打开或按下急停时，安全继电器断开，STO回路失能，伺服扭矩瞬间切断，杜绝设备误动作伤人。
　　最后重点提醒大家STO的核心局限，这是现场最容易出错、引发安全事故的点。第一，STO无法抵抗外力和重力，垂直升降伺服、升降模组设备，仅靠STO远远不够，重力会导致轴体下坠，必须搭配SBC安全制动抱闸功能使用。
　　第二，STO只用于防止设备意外启动，不支持受控减速停机。如果工艺需要设备平稳减速停机，不能单用STO，必须搭配SS1安全停机功能。第三，严禁单通道接线，只接一路STO会直接丢失安全等级，设备年检、安检百分百不通过。

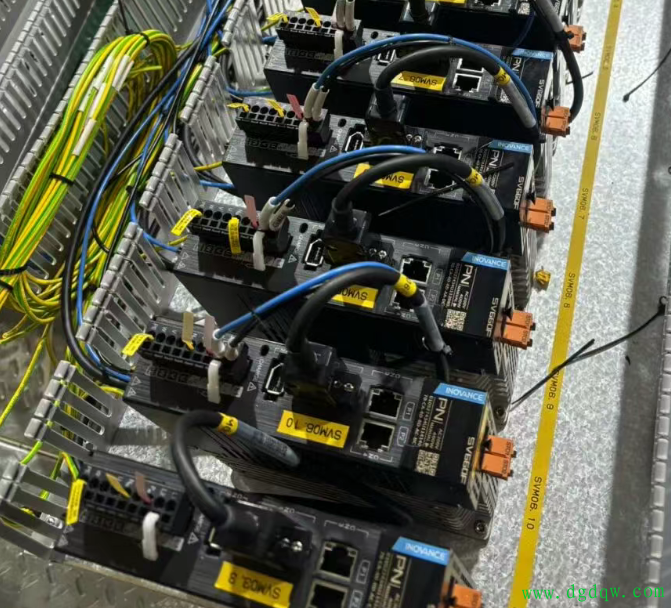

　　给大家整理通用接线规范，适配汇川、台达、西门子V90、禾川等绝大多数国产伺服：驱动器预留STO1、STO2和24V公共COM端子，设备正常运行时，两路通道同时接通24V 电源 ；任意一路信号断开，就会触发STO保护，驱动器报故障，电机彻底失去扭矩。
　　掌握好STO的正确用法和规避误区，既能保障设备人员安全，也能轻松通过设备安全验收，是工控电工必备的核心技能。
