实用技巧：程序逻辑没错Y点却不输出？先搞懂PLC扫描周期

gkxxw123

　　点却不输出是工控领域的常见课题，本文结合真实案例，手把手带你搞懂其中的关键要点。

工控


、写


PLC

　　程序的，几乎都碰到过这种糟心事：程序里 Y 点条件明明导通了，现场就是没输出；给寄存器赋值写得明明白白，监控一看数据却不对；还有各种逻辑看着没问题，运行起来就是不正常。
　　很多人上来就怀疑线没接好、模块坏了、程序写错了，折腾半天，其实绝大多数都是 PLC 扫描周期在 “搞鬼”。
　　想要真正解决这类问题，不用死记硬背复杂理论，先把 PLC 的执行流程吃透就行。

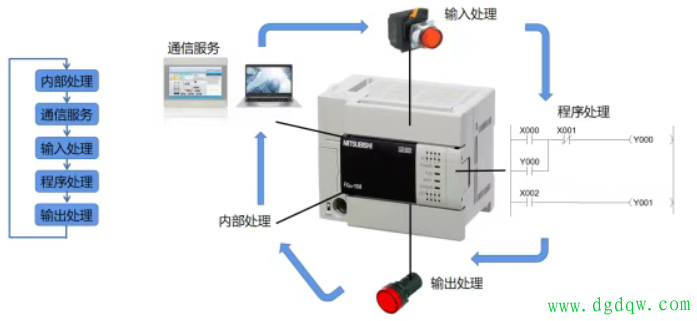

　　PLC 的工作流程大致可以分成这几步：内部处理、通信服务、输入处理、程序处理、输出处理，周而复始循环执行。

1.内部处理：PLC 自己做自检、初始化、看门狗检测，保证系统不跑飞。


2.通信服务：和


电脑

　　、

触摸屏

　　、




变频器

　　这些外部设备交互刷新数据。

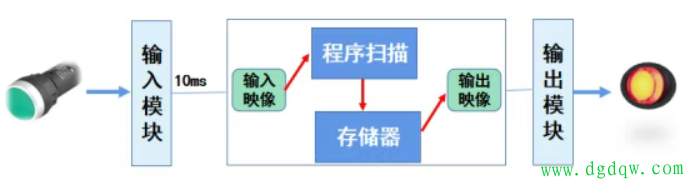

3.输入处理：一次性把所有外部输入信号读到输入映像区，这一步完成后，整个扫描周期内输入状态就固定了，不会中途变。


4.程序处理：严格按照从上到下、从左到右逐行扫描，这是 PLC 最核心的执行规则。


5.输出处理：整段程序扫完后，统一把输出映像区的状态刷新到实际输出点，驱动负载动作。

　　整个循环走一遍，就是一个扫描周期。像三菱 FX3U 这类常用 PLC，典型扫描周期在 10ms 左右，程序越长，扫描时间自然也会跟着变长。
　　很多人不理解：为什么按钮按下了，Y 灯不会立刻亮？

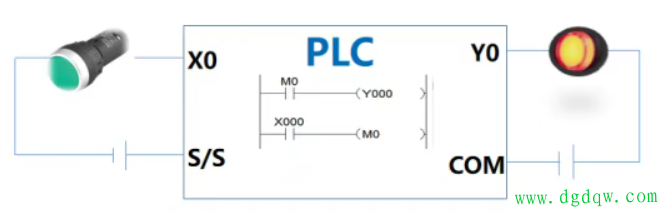

　　我们用一个最简单的例子说清楚。
　　按钮 X0 刚按下时，信号不会瞬间进入输入映像区，会有几毫秒的响应时间。

进入第一个扫描周期：

　　PLC 读到 X0 还是断开，程序扫下来，M0 不导通，Y0 自然也不输出。

等到第二个扫描周期：

　　输入映像区终于刷新到 X0 接通，程序执行到 X0 常开点导通，M0 线圈得电。但 Y0 线圈在 M0 前面，这一轮依旧不输出。

直到第三个扫描周期：




　　M0 状态从上一轮保持下来，程序一上来就导通 M0 常开，Y0 线圈条件满足，等程序全部扫完，输出刷新，指示灯才真正亮起来。
　　这么一算，从按钮按下到输出动作，中间要经过输入响应延时 + 两轮扫描周期。按 10ms 一个周期粗略算，差不多要 30ms 左右才有动作。
　　这就是很多现场 “逻辑没错、动作滞后” 的根本原因。
　　同理，寄存器赋值异常、输出忽有忽无、条件互锁不正常，也大多和扫描顺序有关。
　　比如某段条件在程序前半段断开，后半段才满足，前半段的线圈自然不会跟着立即动作。
　　真正懂 PLC 的工程师，排查异常不会盲目改程序，而是先看扫描顺序：
　　输入什么时候刷新、程序哪一行先执行、输出什么时候集中刷新，想明白这三点，大部分奇怪现象都能瞬间找到根源。
　　以后再遇到 Y 点不输出、数值不对、动作延迟，别先怀疑硬件，先从扫描周期入手分析，往往能少走半天弯路。
