入门必读：变压器吸湿器作用、原理及巡检标准

gkxxw123

　　在日常电工工作中，原理及巡检标准是很多人都会遇到的问题。下面结合实际案例，为大家详细讲解。

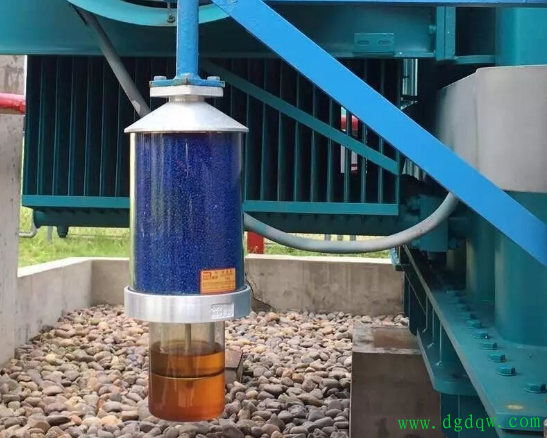

　　呼吸器的工作流程清晰且严谨：当变压器温度下降、油位降低时，外界空气先通过油封油杯（内部装变压器油），油液会过滤掉空气中的灰尘、杂物，得到纯净空气；随后空气进入呼吸器内部，通过吸附剂彻底吸附水分，最终洁净干燥的空气再进入储油柜胶囊 / 隔膜，全程杜绝潮气和杂质影响变压器本体。
　　油封油杯的油量把控至关重要，标准油量为油杯容积的 1/3。油量过少，无法有效过滤空气中的灰尘，失去第一道防护作用；油量过多，变压器温度升高、向外排气时，极易出现喷油现象，既污染设备，还会影响正常呼吸功能。
　　呼吸器内部填充的吸附剂，常用硅胶或活性氧化铝，其中变色硅胶是判断吸附效果的直观依据，其显色与吸附含水量直接对应，是

电工





巡检的重要参考：


1.吸附含水量＞8% 时，硅胶呈蓝色或浅蓝色，吸附能力充足；


2.吸附含水量＞13% 时，硅胶呈紫色或浅紫色，吸附能力开始下降；


3.吸附含水量＞22% 时，硅胶呈红色或浅红色，已接近饱和；


4.浅红色为变色硅胶水分饱和色，后续吸附量再增加，颜色也不会再变化，需及时处理。

　　日常巡检中，只需观察变色硅胶颜色，就能快速判断呼吸器是否失效：蓝色为正常，紫色需留意，浅红色则说明已失去吸湿能力，必须及时更换硅胶，避免潮气进入变压器内部，保障设备安全稳定运行。
