一文读懂：电压互感器二次侧熔断器使用有玄机，这些要点你知道吗？

gkxxw123

　　这些要点你知道吗是电压互感器二次侧熔断器使用有玄机领域的常见课题，本文结合真实案例，手把手带你搞懂其中的关键要点。

电力


系统的复杂世界中，电压


互感器

　　二次侧熔断器的使用可大有学问。它就像是电力系统这个庞大机器中的一颗关键螺丝，虽小却起着至关重要的作用。正确理解和运用它，能保障电力系统的稳定运行；而一旦疏忽，可能引发一系列连锁反应。今天，就让我们揭开

电压互感器

　　二次侧熔断器使用的神秘面纱，深入了解其中的奥秘。

一、电压互感器二次侧出口不装熔断器的特殊情况

　　在电力系统的实际操作中，电压互感器二次侧出口在某些特殊情况下是不装熔断器的，这些情况需要我们特别留意。
　　① 二次接线为开口三角的出线情况
　　当二次接线为开口三角的出线，且除供零序过电压保护用以外时，一般不装熔断器。这是为什么呢？原来，这样做是为了避免绝缘监测功能失效。想象一下，如果在这种情况下随意安装熔断器，就好比在精密的仪器中加入了一个不稳定的因素，可能会破坏整个绝缘监测系统的正常运行，导致无法准确监测电路的绝缘状态，从而给电力系统的安全带来隐患。

② 中性线上的特殊情况




　　中性线上是不装熔断器的。这是由于一旦在中性线上装了熔断器，很可能会导致

接地

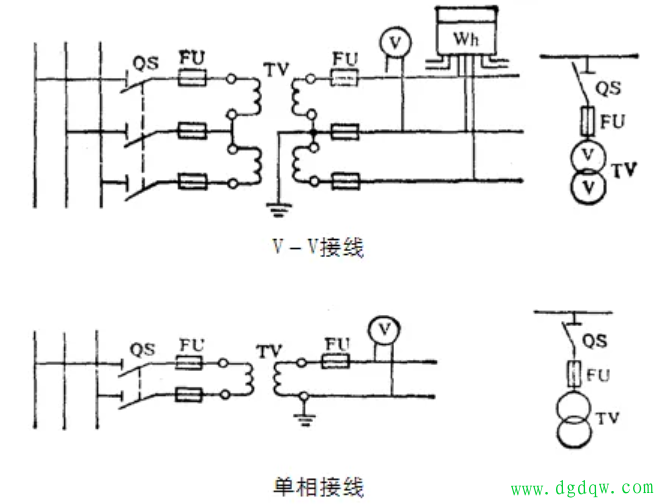

　　失效。可以把这个中性线想象成是电力系统的“根基”之一，如果在“根基”上设置了不合理的障碍（熔断器），就可能破坏整个系统的平衡和稳定，使得接地这个重要的安全保障功能无法正常发挥。如下图片所示，清晰地展示了这种关系。
　　③ 接自动电压调整器（励磁装置）的情况
　　对于接自动电压调整器（励磁装置）的电压互感器二次侧，也是不装熔断器的。虽然正常情况下，如果在电压互感器的二次侧不装设熔断器，当短路时会在其二次侧产生很大的短路电流，就像一股强大的电流洪流，容易使绕组烧毁。然而，对于励磁装置来说，不装设熔断器是为了防止熔断器接触不良引起励磁装置误动作。这就好比在关键的指挥中心（励磁装置）前设置了一道可能会出错的关卡（熔断器），一旦这个关卡出现问题，就可能导致指挥中心做出错误的决策，进而影响整个电力系统的运行。

二、二次侧熔断器选择的原则

　　选择合适的二次侧熔断器，就像是为电力系统挑选一位可靠的“守护者”，需要遵循一定的原则。
　　熔件的熔断时间必须保证在二次回路发生短路时小于保护装置动作时间。这就好比在一场赛跑中，熔断器要像短跑选手一样，迅速做出反应，在保护装置还没来得及“出手”之前，就及时切断故障回路，防止故障扩大。同时，熔件额定电流应大于最大负荷电流，且取可靠系数为1.5。这意味着熔断器要有足够的“耐力”来承受正常的负荷电流，同时又能在电流异常增大时及时“报警”，确保电力系统的安全。

三、关于保护电器的设置

　　在一般情况下，电压互感器的一、二次侧均应安装熔断器，这就像是给电力系统上了双重保险，为系统的稳定运行提供全方位的保护。但正如前面所说的，有几个特殊情况是不安装的。
　　在380V等低压装置中，电压互感器一般只经过熔断器接入电网，就像是一个简单而直接的保护方式，适合低压环境下的运行需求。在中高压电网中，电压互感器通过隔离开关和熔断器与电网相连，这种方式更加复杂和精细，能够适应中高压电网的特殊要求。而在110kV及以上的电网中，考虑到电压互感器及其配电装置的可靠性要求较高，加之高压熔断器的灭弧问题较大，价格较贵，故不装设高压熔断器，只用隔离开关与母线相连接。这就像是根据不同的战场环境，选择了最合适的战略部署。
　　总的来说，电压互感器二次侧熔断器的使用涉及到多个方面，包括特殊情况的判断、选择原则的把握以及保护电器的合理设置。只有全面、深入地理解这些要点，才能在实际的电力系统中正确地应用，确保电力系统的安全稳定运行。
