一文读懂：电流互感器及电压互感器二次接地的基础知识

gkxxw123

　　知识是电气领域的常见课题，本文结合真实案例，手把手带你搞懂其中的关键要点。

互感器


的“致命”隐患：二次侧开路


在


电力

　　系统的庞大脉络中，

电流互感器

　　作为连接高压与低压、一次与二次的关键桥梁，其重要性不言而喻。然而，你是否知道？电流互感器最忌讳的，就是二次侧的开路状态。一旦发生这种情况，一次绕组的全部电流将瞬间转化为励磁电流，导致二次感应电势急剧攀升，不仅可能烧毁互感器本身，更可能对运维人员的人身安全构成严重威胁。这背后的原因，值得我们深入探究。

二、二次侧


接地

　　：为何必要？又为何仅一点？

1.安全防线的构建

　　尽管电流互感器的电磁隔离设计使得一次侧与二次侧在




电气

　　上看似无直接联系，但规范仍强制要求二次侧必须接地。这背后，有两大安全考量：一是防止高低压侧绝缘击穿时，高电压窜入二次侧，危及设备与人员安全；二是为二次回路提供一个稳定的接地“0”点，避免悬浮运行带来的干扰与风险。

2.一点接地的智慧

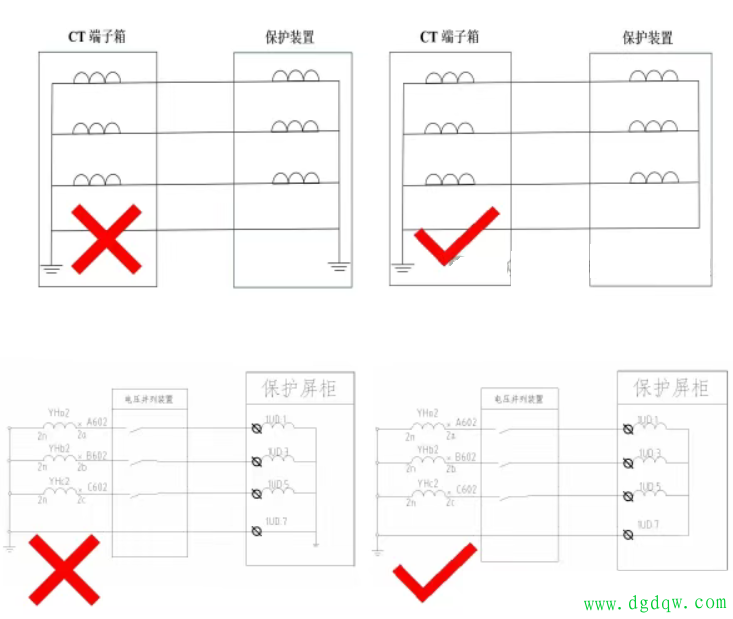

　　那么，为何强调“仅一点”接地呢？这正是为了规避电磁干扰与零线中的干扰电流。想象一下，如果二次侧多点接地，地网上的电位差将可能窜入回路，造成不必要的分流与误动作。因此，无论是电流互感器还是

电压互感器

　　，其二次回路都只能有一个接地点，且这个接地点的选择需精心规划，以确保安全与稳定。

三、实践中的应用与规范要求

　　在实际运行中，电流互感器二次侧的接地策略需根据具体情况灵活调整。例如，在计量回路中，为避免两点接地造成的计量误差，部分单位要求在互感器二次侧（特别是400V系统）不允许接地。而在保护装置中，则强调在配电装置附近或保护屏上经端子排一点接地，以确保故障时的快速响应与准确判断。
　　国家电网的相关要求与规范，如《防止电力生产事故的二十五项重点要求（2023版）》及《

继电保护

　　和电网安全自动装置检验规程》（DL/T995-2016），均对电流互感器二次回路的接地问题提出了明确指导。这些规定不仅强调了接地的必要性，还细化了接地点的设置原则，以确保电力系统的安全稳定运行。

四、守护电网安全，从细节做起

　　电流互感器二次侧的一点接地，虽看似微不足道，却关乎整个电力系统的安全与稳定。作为电网安全的守护者，我们应时刻保持警惕，深入学习基础知识，掌握设备原理与功能，不断提升专业技术水平。同时，通过学习事故案例，吸取经验教训，以便在类似事故发生时能够迅速判断原因、恢复供电。让我们从每一个细节做起，共同守护电网的安全与稳定。
