在日常液晶电视数字解码电路构成工作中，知识是很多人都会遇到的问题。下面结合实际案例，为大家详细讲解。
由视频解调器输出的彩色全电视信号CVBS进入数字视频解码电路后，首先通过 A-D
转换电路转换为数字视频信号，该信号不仅通过同步处理电路产生行、场同步信号，而且经
Y/C电路分离后产生数字亮度信号Y和数字色度信号C，送到 YC 切换电路。同时，S 端子
输入的 Y、C 信号经A-D转换电路转换为数字 Y、 C 信号，也送到 YC 切换电路。经该电路
选择的数字Y信号输出到后级电路，而被选择的数字C信号通过色度解码电路产生数字U/V色差分量信号，输出到后级电路做进一步处理。

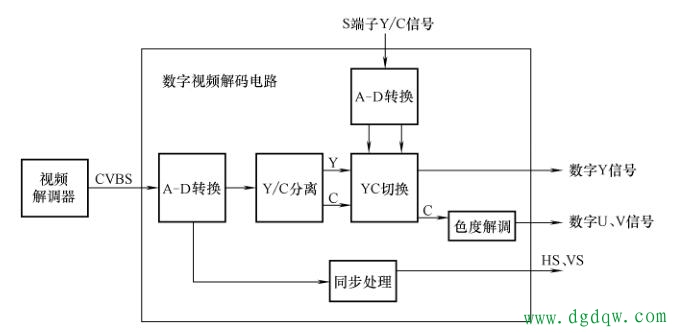

图 典型数字视频解码电路
|
|
