实战经验：液晶电视图像缩放处理电路

gkxxw123

　　很多刚接触液晶电视图像缩放处理电路的朋友经常问：知识怎么处理？别急，这篇文章给你讲清楚。
　　中 VGA、 DVI、 HDMI、 USB 等接口输入信号的分辨率是可变的， 所以需要通过缩放电路
　　（Scaler 电路） 将不同分辨率的信号转换为固定分辨率的信号。
　　图像缩放的基本原理是： 第一步， 利用输入模式检测电路检测输入信号的基本信息， 计
　　算出需要校正信号的水平、 垂直方向像素的比例； 第二步， 对输入的信号采取输入或抽取



　　后， 在 FLASH 存储器配合下， 再插入需要插入的像素或抽出多余的像素， 最终处理为液晶
　　屏需要的像素数量。
　　SCALER 电路输出信号有两种形式： 一种为并行输出 TTL 电平的数字 R、 G、 B 信号，
　　送往后续的 LVDS 接口电路； 另一种为直接输出 LVDS 信号。 SCALER 电路有无 LVDS 信号

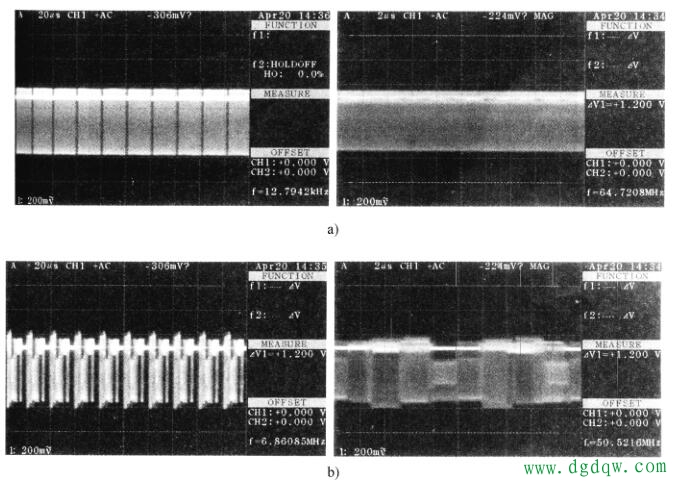

　　输出的波形如图所示。
