实用技巧：检修电冰箱时需要哪些仪器仪表？

gkxxw123

　　在日常检修电冰箱时需要哪些仪器仪表工作中，知识是很多人都会遇到的问题。下面结合实际案例，为大家详细讲解。
　　压力真空表又称真空气压联合表、 压力真空联程表， 是用来对

制冷


系统抽真空

　　的检测， 既能测量压力值又能测量真空度， 是修理家用电冰箱制冷系统必备的仪
　　表。 其具有结构简单、 性价比高、 指示直观、 性能可靠等优点。 其外形如图1
　　所示。

2. 低压表

　　低压表为弹簧管式， 量程一般为0 ～1. 5MPa， 精度为1. 5 级。 其外形如图2
　　所示。

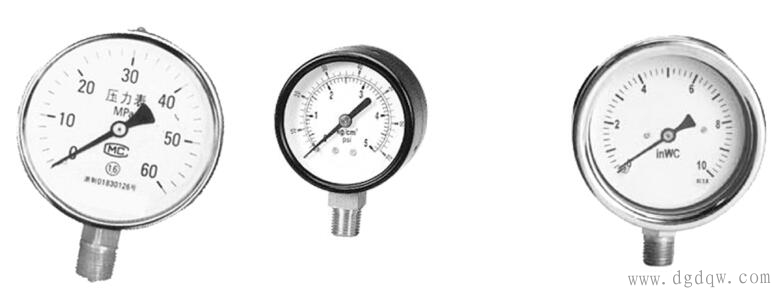

　　图1　压力真空表外形                               图2　低压表外形

3.


万用表




　　万用表又称多用表、 三用表， 是用来测量交流电压、 直流电压、 直流电流和电
　　阻阻值的仪表。 分为指针式和数字两种形式。 万用表由表头、 测量电路及转换开关
　　等三个主要部分组成。 其中， 万用表的主要性能指标基本上取决于表头的性能。 测

量线路由电阻、 半导体


元器件

　　及电池组成， 能将各种不同的被测量 （电流、 电压、
　　电阻）、 不同的量程， 经过一系列的处理 （整流、 分流、 分压） 统一转换成一定量
　　限的微小直流电流送入表头进行测量。 转换开关通常有两个， 可用来选择各种不同
　　的测量线路。 其外形如图3所示。

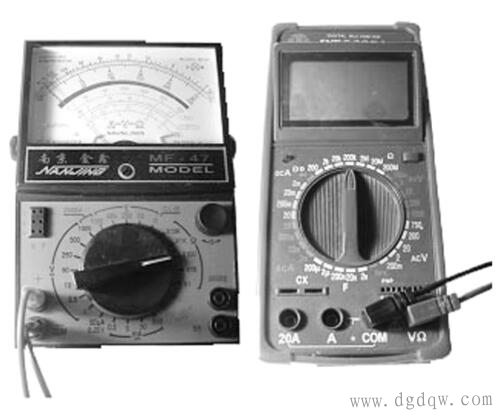

图3　万用表外形

　　【提示帖】在测电流和电压时， 不可带电转换量程。 选择量程时， 要先选大
　　的， 后选小的， 尽量使量程接近于被测值。 测量电阻时， 不可带电测量 （由于万
　　用表由内部电池供电， 当带电测则相当于接入一个额外的




电源

　　， 可能损坏表头）。
　　用完后， 应使转换开关在交流电压最大挡位或空挡上。

4. 绝缘电阻表


绝缘电阻表又称


兆欧表

　　、 摇表， 主要由直流高压发生器、 测量回路及显示三部
　　分组成， 如图4所示。 在制冷设备维修中， 用来测量

电动机


、 电源线和电路的

　　绝缘电阻。 绝缘电阻表的规格以输出电压而定， 对于家用制冷设备的检测， 一般使
　　用 500 ～1000V 的绝缘电阻表。
　　【提示帖】选用绝缘电阻表时要注意测量电压值及需要测量的范围， 根据需



　　要购买， 当测量较为频繁时， 最好选带有报警设定功能的绝缘电阻表。

5. 钳形电流表


钳形电流表是一种测量交流电流的


电工

　　仪表， 如图5所示。 主要由电流互
　　感器和电流表组合而成。 可以通过转换开关， 改换不同的量程来测量不同等级电流
　　及电压。 钳形电流表有多种规格， 在制冷设备维修中通常选用 5 ～30A， 其准确度
　　一般为 2. 5 ～5 级。 用钳形电流表测量交流电流， 将被测导线置于钳形电流表窗口
　　内， 即可测出导线中的电流值。 检修中使用钳形电流表监测电动机起动电流和运转
　　电流， 对于电冰箱运行调试有着重要的作用。

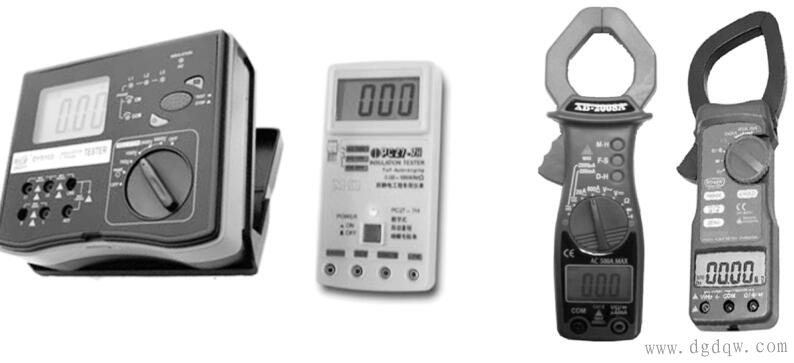

　　图 4　绝缘电阻表外形                                                                             图5　钳形电流表外形
　　【提示帖】漏电检测与普通的电流检测不同， 检测时应将两根 （单相 2 线式）
　　或三根 （单相 3 线式， 三相 3 线式） 线全部夹住， 或夹住




接地

　　线进行检测。

6. 玻璃棒温度计

　　玻璃棒温度计用来测量电冰箱箱内温度和压缩机、 风扇电动机的温度。 选用的
　　规格一般为 -10 ～60℃， 刻度 0. 5℃。 其外形如图6所示。

7.


电子


卤素检漏仪

　　电子卤素检漏仪是用来检测制冷设备制冷系统是否存在泄漏的一种精密仪器，
　　具有工作时间无限制、 灵敏度高、 使用寿命长等优点。 其外形如图7所示。

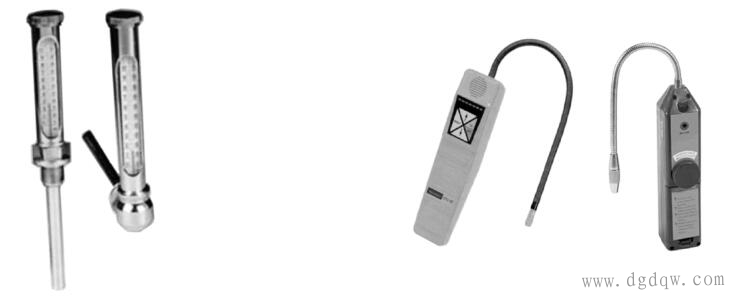

图6　玻璃棒温度计外形


图7　电子卤素检漏仪外形


8. 点温计




　　点温计有数字型和指针式两种， 规格一般为 0 ～100℃

9. 恒温干燥箱

　　恒温干燥箱外壳通常为冷轧钢板， 其表面静电粉末喷涂， 内胆为镜面不锈钢
　　板， 保温层为超细耐温玻璃纤维棉， 箱体门上各带有玻璃观察窗， 可随时观察箱内

试验状态。 在箱体后部装


有可关闭或调节排量的排


气口起到换气作用。 其外

　　形如图8所示。

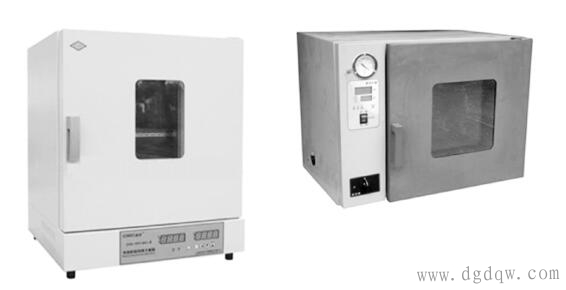

图8　恒温干燥箱外形


电冰箱修理操作规程


规定， 制冷系统中的任何


零部件在装入系统之前必


须经过干燥处理。 在修理


中使用恒温干燥箱处理零

　　部件， 基本可以杜绝维修中因零部件含水分而产生的冰堵现象。
