实战经验：检修电冰箱时需要哪些焊接工具？

gkxxw123

　　在日常检修电冰箱时需要哪些焊接工具工作中，知识是很多人都会遇到的问题。下面结合实际案例，为大家详细讲解。
　　设备维修的焊接， 通常使用气焊、 焊锡、 氩弧焊和碳阻焊四种设备， 维修
　　电冰箱最常用的设备是气焊设备。

1. 气焊设备

　　气焊也称硬钎焊或风焊。 通常由氧气瓶和乙炔气瓶、 减压阀、 压力表、 连接管
　　和焊炬等组成， 是利用可燃气体与助燃气体混合燃烧生成的火焰为热源， 熔化焊件
　　和焊接材料使之达到原子间结合的一种焊接方法。 由于所用储存气体的气瓶为压力
　　容器、 气体为易燃易爆气体， 因此， 此方法属于所有焊接方法中最危险的。
　　气焊设备简单、 使用灵活， 对铸铁及某些有色金属的焊接有较好的适应性， 且

在


电力

　　供应不足的地方需要焊接时， 气焊能发挥较大的作用， 但气焊的生产效率较

低， 焊接后


元器件

　　易变形。




（1） 氧气瓶

　　氧气瓶是用来盛装氧气的专用钢瓶， 工作时通过减压阀、 软管和焊炬将氧气送
　　出， 作为气焊用的助燃气体。

（2） 乙炔气瓶

　　乙炔气瓶通常用铬钼钢制成。 瓶内可储存 1. 5MPa 压力的气体。 乙炔瓶的外表
　　颜色为白色， 标有红色 “乙炔” 字样。
　　乙炔瓶内充满了硅酸钙的固体填料， 并利用其孔隙装入丙酮以溶解大量乙炔气
　　体， 由于乙炔的化学性质很不稳定， 易燃易爆， 使用时瓶身应立放， 其瓶阀必须全
　　部打开或全部关闭， 防止气体泄漏。

（3） 减压器

　　减压器装在氧气瓶口， 设有高压表和低压表， 其作用是使钢瓶内的高压气体输
　　出后变为工作用的低压气体， 同时能够使输出的气体压力维持在所需要的固定工作

压力范围内。 其外形如图1

　　所示。

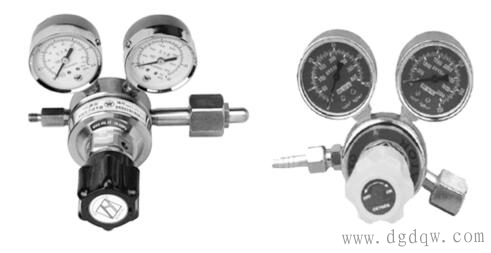

图1　减压器外形





（4） 胶管


胶管是从气体来源出口到


主焊炬的气体通道。 胶管有多


种类型， 其中， 氧气胶管由多


层纤维和橡胶制成， 外表多为

　　黑色， 内径通常为 8mm， 可
　　承受 1. 5 ～ 2. 0MPa 的压力。
　　乙炔胶管由 2 ～3 层纤维和橡胶制成， 外表多为红色， 内径通常为 10mm， 压力性
　　能相对氧气胶管较差些。 其外形如图 2 所示。

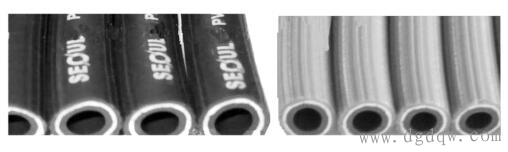

图2　胶管外形

　　【提示帖】使用时， 这两种胶管不允许互相代用或接错。 新胶管在使用前需
　　将管内壁的粉尘清除干净。 气焊时， 若氧气胶管着火， 必须迅速关闭氧气瓶阀或减
　　压器， 停止供氧。 禁止采用折弯氧气胶管的方法断氧灭火。

（5） 焊炬

　　焊炬 （又称焊枪、 焊把） 有四种类型， 即大型、 中型、 小型及微型， 其外形



　　如图3 所示。 在电冰箱制冷设备的维修中通常使用小型和微型两种。 焊炬是使
　　可燃气体与助燃气体按需要的比例在焊炬中混合均匀， 并由一定孔径的焊嘴喷出进
　　行燃烧， 以形成焊接所需要的火焰。 使用时先将氧气阀打开， 保持一定压力的氧气
　　经氧气导管进入喷嘴， 再以高速进入射吸管内， 使喷嘴周围的空间形成真空区。
　　【提示帖】使用焊炬前， 应将红色氧气胶管套在焊炬的氧气进气口上， 用铁
　　丝扎紧。 点火时， 先将焊炬上的氧气阀调至最小， 然后慢慢开启焊炬上的液化气
　　阀， 最后再点燃。 熄灭时， 必须先关闭氧气阀， 再关闭液化气阀。

2. 电烙铁

　　电烙铁分为外热式与内热式两种 （见图4）。 在电冰箱制冷设备的维修中，
　　通常选用功率为 150 ～500W 的电烙铁。 通过电烙铁加热熔化焊锡对铜管或铝蒸发
　　器进行补漏焊接。 适用于无专业焊接设备及上门维修的场合使用。

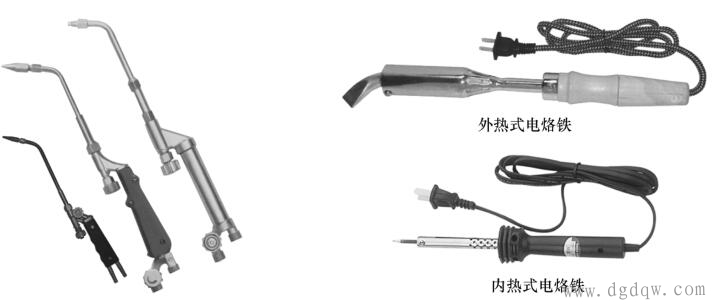

图3　焊炬外形


图4　电烙铁外形


【提示帖】　新购买的电烙铁应用


万用表




　　电阻挡检查一下插头与金属外壳之间
　　的电阻阻值， 万用表指指针不动， 才可使用。 使用电烙铁时应注意安全， 且使用时
　　应使电烙铁头部分保持清洁， 并确保电烙铁的尖头上始终留有焊锡。 选好接触焊点
　　的位置后， 再用电烙铁头的搪锡面去接触焊点， 焊接时电烙铁不可移动。

3. 电焊机

　　电焊机由大功率变压器和电流控制电路组成， 并配有电焊钳 （用来夹持电焊
　　条）， 用一根电缆线接在变压器二次绕组两端的接线柱上， 一根电缆线接电焊钳，
　　另一根电缆线接搭铁钳。 其外形如图5 所示。

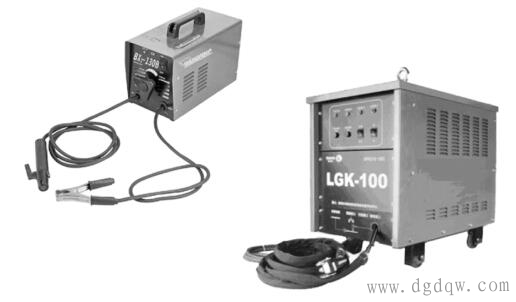

图5　电焊机外形

　　电焊机是将 220V 和 380V 交流电转变为低压的直流电。 按输出

电源


种类可分

　　为两种， 交流电源与直流电源。 直流的电焊机分正负极， 交流电输入时， 经变压器
　　变压后， 再由整流器整流， 然后输出具有下降外特性的电源。 输出端在接通和断开
　　时会产生巨大的电压变化， 两极在瞬间短路时引燃电弧， 利用产生的电弧来熔化焊
　　条和焊材， 冷却后来达到使它们结合的目的。 在制冷设备维修中， 电焊机主要用作
　　压缩机机壳的焊封。 焊接时， 接搭铁钳与被焊器件应连接好， 手持电焊钳让焊条与
　　被焊部位接触， 利用电焊机二次绕组短路时产生的大电流使焊条熔化而实现焊接。
