实用技巧：检修电冰箱时需要哪些制冷剂充注与抽真空的

gkxxw123

　　很多刚接触检修电冰箱时需要哪些制冷剂充注与抽真空的设备的朋友经常问：知识怎么处理？别急，这篇文章给你讲清楚。

真空泵是


制冷

　　系统抽真空的设备。 按其工作原理可分为气体输送泵与气体捕集
　　泵两种类型； 按其真空度可分为粗真空、 高真空、 超高真空三大类。 电冰箱和冷藏
　　柜在充注制冷剂之前， 利用真空泵对制冷剂循环系统进行抽真空， 将系统中的空气
　　和残留水分排出。 真空泵的外形如图1所示。 上门维修时， 一般采用微型真空
　　泵， 其具有高真空容积、 抽气效率高、 携带方便等优点。
　　【提示帖】由于真空泵工作时会产生振动， 应采取防振动措施， 且选择真空
　　泵的极限真空度要比真空设备工作所需的真空度高 0. 5 ～1 个数量级。

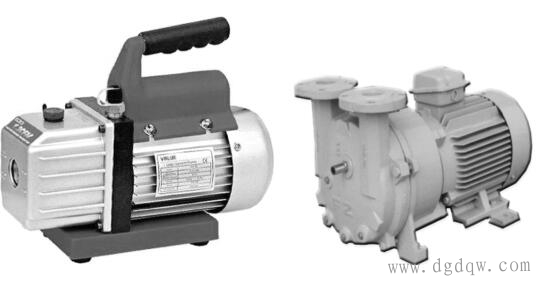

图1　真空泵外形


2. 制冷剂钢瓶

　　制冷剂钢瓶属于液化气体压力容器， 是用来盛装制冷剂的专用设备。 瓶口安装
　　有专用连接阀门， 为制冷系统加注制冷剂用。 制冷剂钢瓶的规格以容量而定， 上门
　　维修采用 3 ～5kg 的即可。 其外形如图2所示。




图2　制冷剂钢瓶外形

　　【提示帖】 开启和关闭钢瓶阀门时，
　　应站在阀的侧面缓慢进行。 瓶阀冻结时， 应
　　将钢瓶移到较温暖的地方， 或用洁净的温水
　　解冻。 使用中要防止钢瓶跌倒， 禁止敲击、
　　碰撞， 严禁用火烘烤。 当从钢瓶向制冷装置
　　充加制冷剂时， 必须经过减压装置， 钢瓶中
　　气体不得用尽， 必须留有一定的剩余压力。

3.


电子


秤


电子秤又称重


传感器


， 主要由放大电

　　路、 A/ D 转换电路、




单片机


电路、 显示电

　　路、 键盘电路、 通信接口电路及稳压

电源


电

　　路等组成。 电子秤是在为制冷系统加注制冷剂时， 用来称量制冷剂重量的专用工
　　具。 使用前应先整体检查有无磨损和损坏， 开机是否从 0 ～9 依次显示、 数字是否
　　模糊、 能否归零， 有无背光， 用砝码测试能否称重， 充电器是否完好、 能否使用，
　　配件是否齐全等。

图3　真空软管外形


4. 真空软管

　　真空软管用来连接真空泵与制冷系统的
　　管道， 不同制冷剂所使用的真空软管不同，
　　不能混用。 其外形如图3所示。

5. 集液阀




　　集液阀又称汇流阀， 其带有高压表和低
　　压表， 用来检查制冷系统的压力、 抽真空和充注制冷剂用。

6. 氮气瓶 （带减压器）

　　氮气瓶是用来储存和运输氮气的钢制容器。 氮气瓶的阀口通常接有 YOY-12 型
　　减压器， 减压器的出气口接高压胶管， 另一端接快速接头。 它是用来对系统检漏和
　　冲洗管路。 在检漏时， 应先开启瓶阀， 减压器上的高压表即指示瓶内氮气的压力，
　　调节减压器的调节螺钉， 即可输出所需压力的氮气。
　　【提示帖】氮气瓶应远离火源存放， 且必须竖立放置。

7. 制冷剂量筒

　　制冷剂量筒是用于对制冷剂进行计量的设备， 主要由提柄、 压力表、 筒体、 玻
　　璃管、 刻度筒套、 集液阀、 支脚等组成。 其中， 玻璃管为耐高压玻璃管； 刻度筒套
　　是可转动的有机玻璃套筒， 其上面刻有不同环境温度下的几种制冷剂的容重线； 集
　　液阀是向玻璃管内充灌制冷剂或向制冷系统充灌制冷剂用。

8. 五通修理阀

　　五通修理阀又称复式修理阀、 专用组合阀， 其外形结构如图4所示。




图4　五通修理阀外形


它主

　　要由低压阀 （用来控制低压表与公共接口的开关）、
　　高压阀 （用来控制高压表与公共接口的开关）、 低压
　　表 （用来检测抽真空时的真空压力）、 高压表 （用来
　　检测充注制冷剂时的压力和系统高压端的压力） 组
　　成， 阀中间由一个三通相连， 中间有一公共接口，
　　用作充加制冷剂、 机油等。 顺时针旋转阀门为开启，
　　反之为关闭。 可利用高压表和低压表来判断设备的
　　冷凝器的散热是否正常、 蒸发器的温度是否正常，
　　以及设备内部的制冷剂是否过多或过少。
　　【提示帖】五通修理阀抽真空时， 应将低压表
　　下端的接头连接设备的低压侧， 高压表下端的接头
　　连接到设备的高压侧， 将公共接口连接到真空泵的抽气口。 低压侧充注氟利昂时，
　　公共端连接氟利昂的钢瓶， 低压接口连接设备的低压侧 （气态充注）， 用高压接口
　　来排除公共接口软管内的空气。 高压侧充注氟利昂时， 公共端连接氟利昂的钢瓶，
　　高压接口连接设备的高压侧 （液态充注）， 用低压接口来排除公共接口软管内的空
　　气。 加冷冻油时， 将设备内部抽至负压， 把公共端的软管放入冷冻油内 （装冷冻
　　油的容器应高于设备）， 打开低压阀， 利用大气的压力将冷冻油抽入设备内。
