入门必读：继电保护投切压板分类与颜色规范详解

gkxxw123

　　知识是继电保护投切压板分类与颜色规范详解领域的常见课题，本文结合真实案例，手把手带你搞懂其中的关键要点。

电力

　　系统中，投切压板作为重要的控制元件，其分类与颜色规范均有着严格的要求。根据国标DL/T317-2010《

继电保护

　　设备标准化设计规范》，我们可以对投切压板有一个全面的了解。

一、投切压板分类

　　投切压板主要分为软压板和硬压板两大类。

1、软压板：

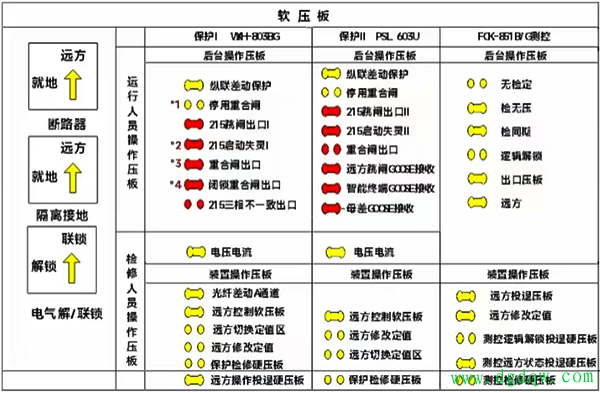

　　软压板是一种虚拟设置，存在于保护、测控、后台等装置的软件层面。



　　操作灵活方便，不受物理位置限制，可通过本地

人机界面

　　或远方监控系统远程操作。
　　功能实现依赖于软件程序和硬件设备的协同工作，其可靠性取决于软硬件的整体质量。

广泛应用于数字化


变电站


和


智能电网

　　环境，适应电网灵活运行的要求。




2、硬压板：

　　硬压板是一种物理连接片，通常安装在开关柜的面板上。
　　操作直观，运维人员需在设备现场手动进行插拔或旋转等物理操作。
　　状态稳定，不易受电磁干扰、软件故障等因素影响。
　　常用于对可靠性要求高、需要物理隔离的关键环节，但在恶劣环境下需定期维护。

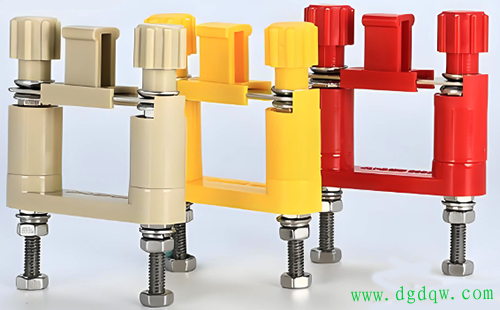

二、投切压板颜色规定

　　根据国标DL/T317-2010，投切压板的颜色有着明确的规定：
　　保护跳闸等压板：采用红色。红色醒目，与危险、停止等含义紧密相连。使用红色标识跳闸压板，能够直观地提醒操作人员注意操作风险，避免误操作。
　　功能压板：采用黄色。黄色标识可以提醒操作人员谨慎操作，注意功能的变化。功能压板主要用于实现各种保护功能，但不直接参与跳闸操作。
　　备用压板：采用浅驼色。浅驼色标识方便识别和管理备用功能压板。
　　综上所述，投切压板的分类与颜色规范在电力系统中具有重要的作用。了解并遵循这些规范，有助于确保电力系统的安全稳定运行。同时，运维人员也应定期维护检查压板状态，确保其功能正常可靠。
