收藏备用：西门子S7-1500PLC程序的下载方法

gkxxw123

　　很多刚接触自动化的朋友经常问：程序的下载方法怎么处理？别急，这篇文章给你讲清楚。

自动化

　　领域，S7 - 1500 是常用的




PLC

　　设备。可不少人在给它下载程序时，状况百出，不是报错就是下载失败，让人头疼不已。别担心，下面就分享一套超实用的下载程序步骤。

一、前期准备要到位

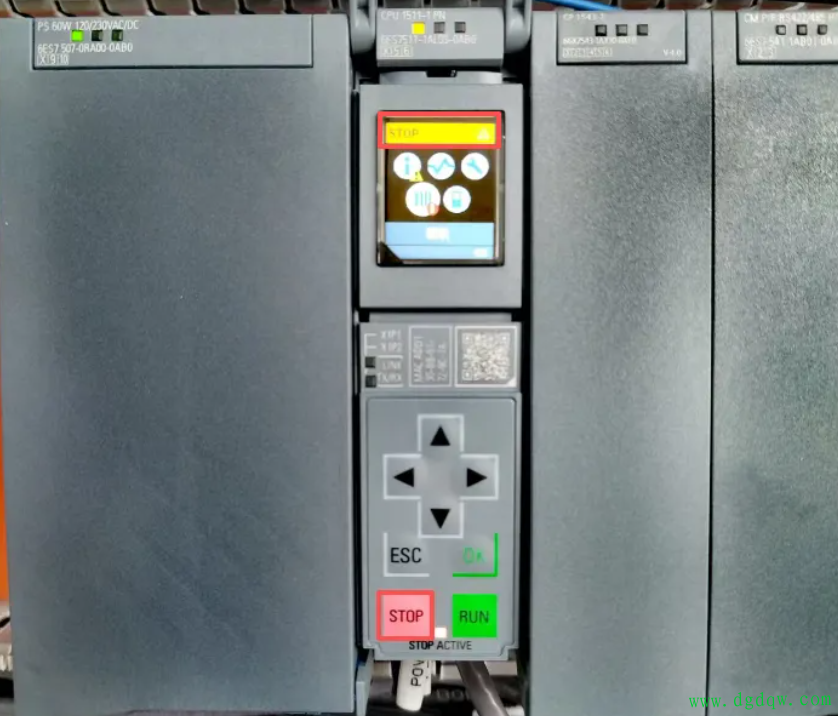

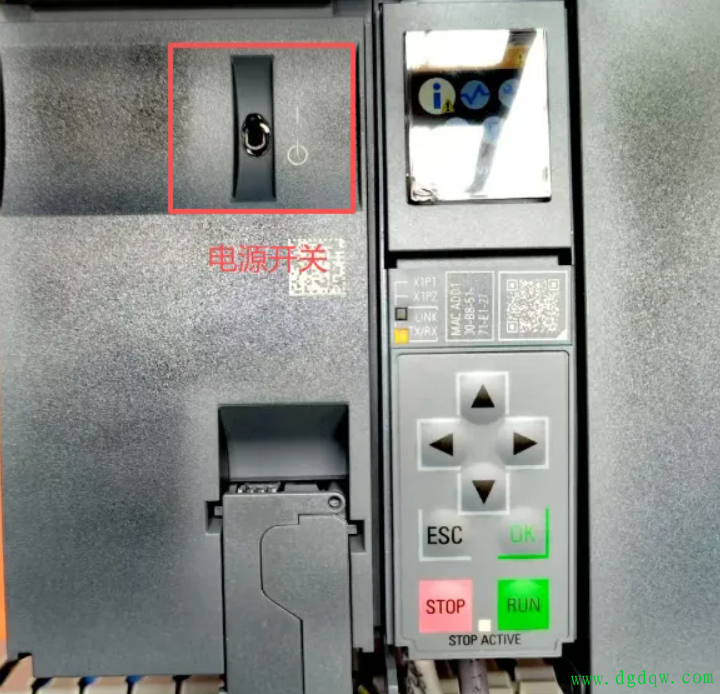

　　先把 S7 - 1500 切换到 stop 模式，按下 stop 按钮，看到指示灯变黄、液晶屏显示“stop”，就说明切换成功啦。接着，检查

电源

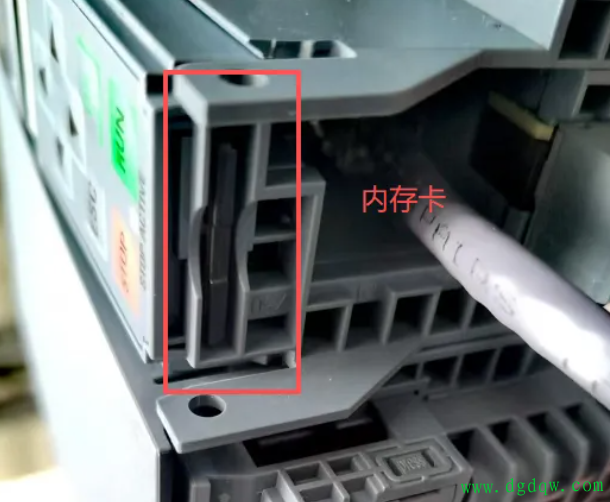

　　开关是否打开，内存卡是否正常，要确保没有红色指示灯亮起。要是内存卡有问题，后续下载肯定出岔子。




二、配置 IP 地址

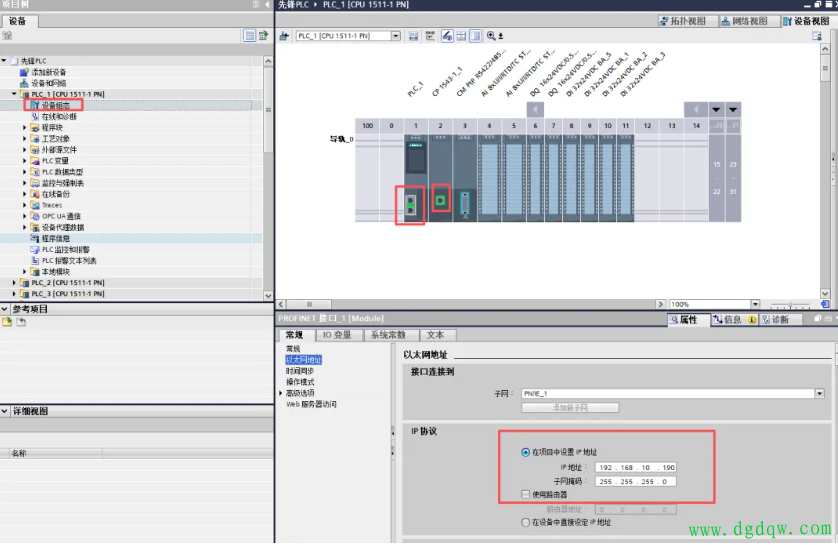

　　用博图 V15 打开项目程序，进入设备组态，双击 CPU 网口，修改 IP 地址。要是用的是双网，扩展模块的网口 IP 地址也得修改。这一步很关键，IP 地址设置不对，

电脑




　　和 CPU 就无法正常通信。

三、确保网段一致

　　一定要让电脑与 CPU 网口处于同一网段，不然就像两个人说不同语言，根本没法交流，程序自然也就下载不了。




四、下载程序

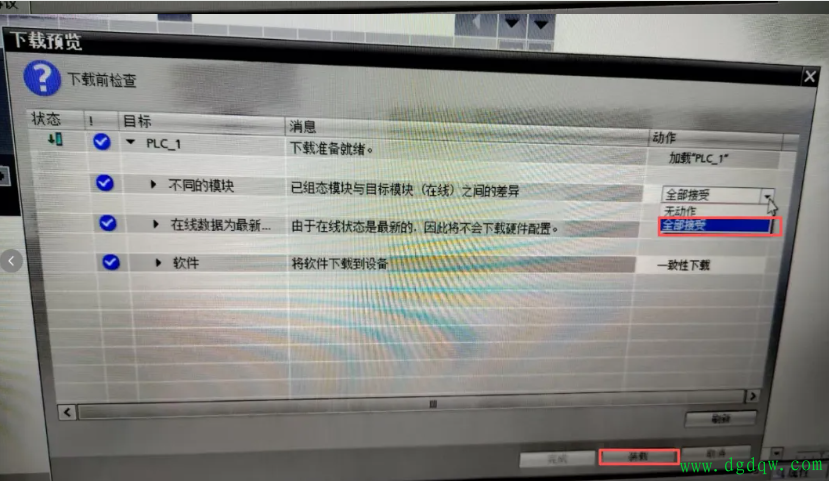

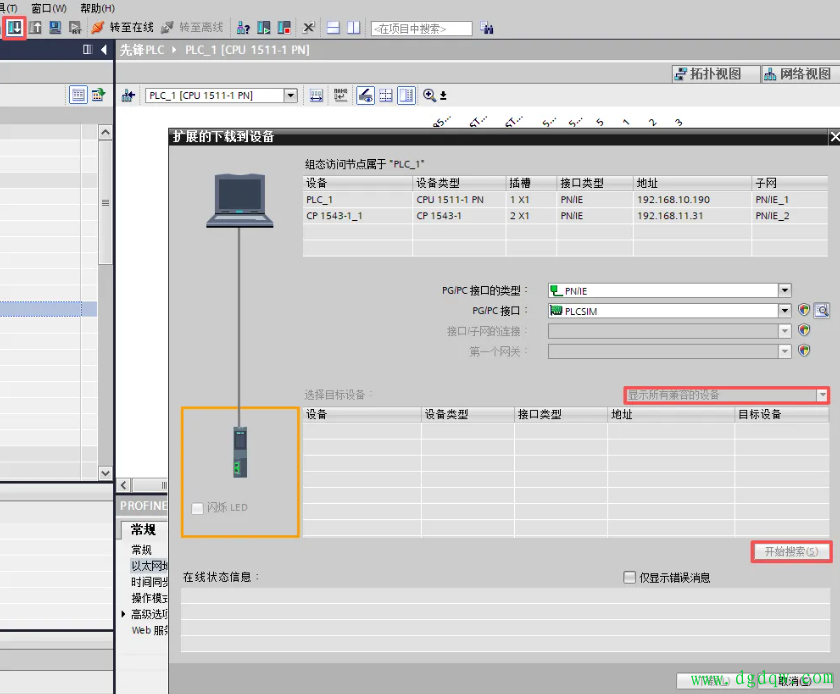

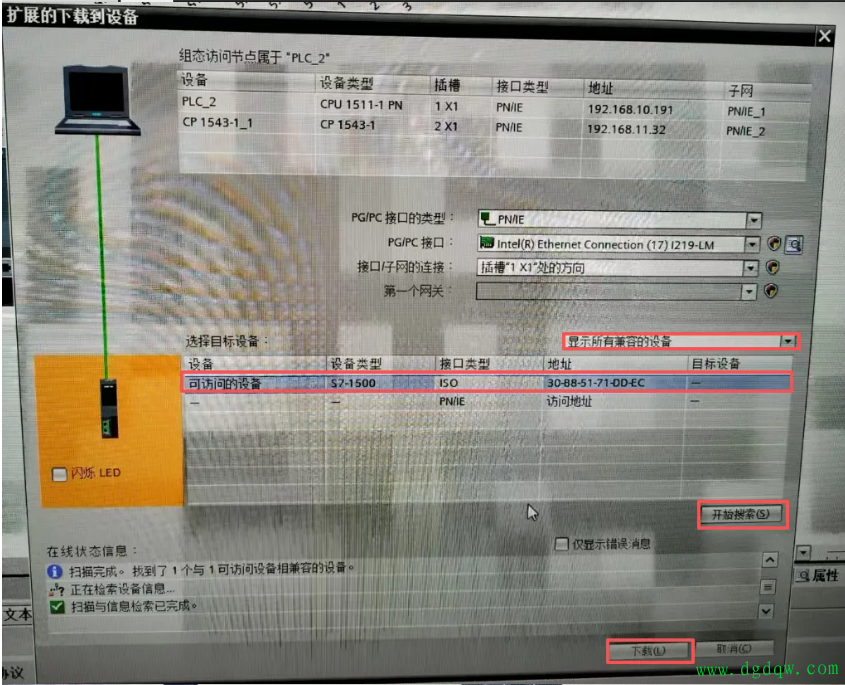

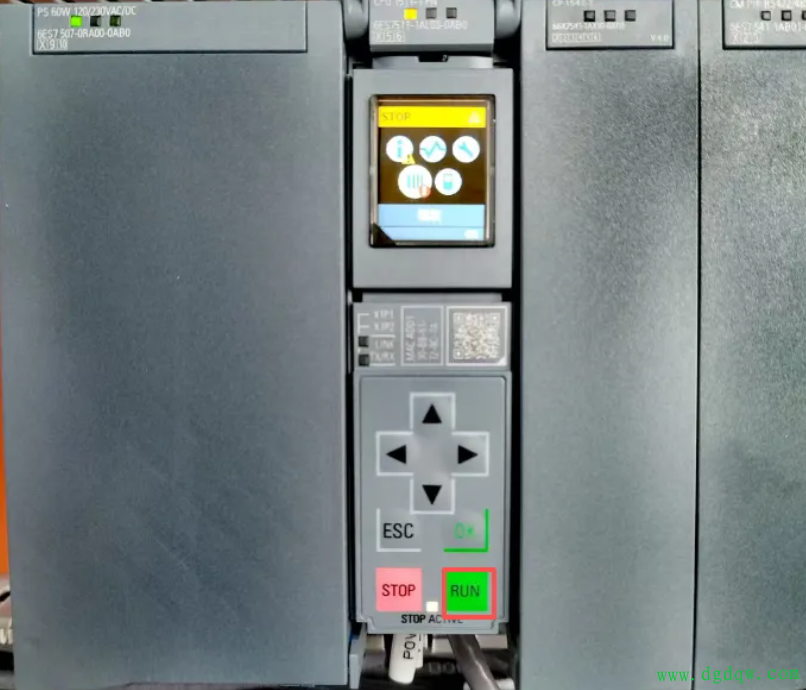

　　选中项目程序，点击下载，选择“显示所有兼容性设备”，再点击“开始搜索”。等搜索到设备后，选中它，点击下载就开始编译了。编译时选择“全部接受”，然后点击“装载”。装载完成后，点击“完成”，最后按下 run 按钮，把 CPU 切换到 run 模式，程序就下载好啦。

五、注意事项别忽略




　　要是 CPU 不插内存卡，下载程序时就会一直转圈，还会报“模块状态出错，从属状态出错”。要是 CPU 的供电模块开关没打开，就会报“供电不足”。所以，下载前一定要仔细检查这些细节。
　　掌握这些步骤和注意事项，S7 - 1500 程序下载就不再是难题啦！
