收藏备用：星三角启动设备故障排查与修复纪实

gkxxw123

　　知识是电气领域的常见课题，本文结合真实案例，手把手带你搞懂其中的关键要点。

一、现场观察与初步分析


抵达现场后，我首先对


配电箱


进行了全面的检查。配电箱内各


电气

　　元件排列有序，未见任何跳闸或异常动作迹象，初步排除了电气保护动作导致启动失败的可能性。随后，通过模拟启动操作，我发现按下启动按钮SB17后，仅星接控制

接触器

　　做出了响应并动作，但并未实现自锁功能，更为关键的是，主接触器却完全没有任何反应。

二、深入排查，定位故障

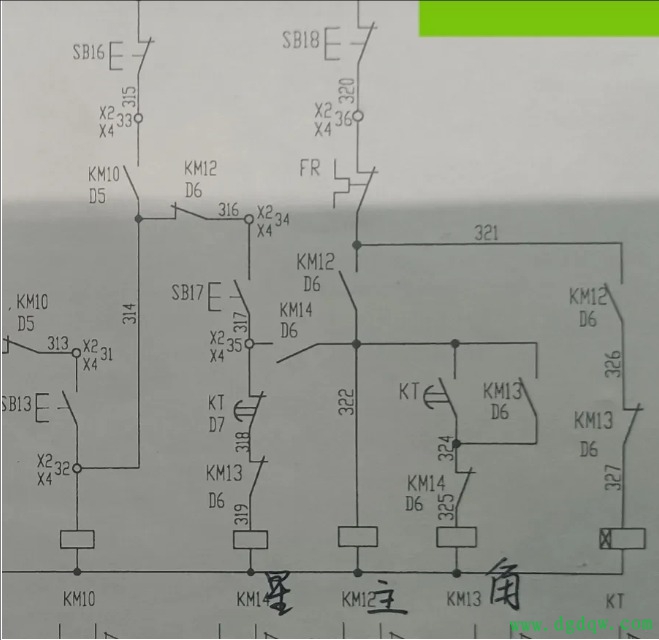

　　为了进一步明确故障原因，我参照了设备的电气原理图，对电路逻辑进行了仔细分析。根据图纸指示，星接控制接触器的自锁功能以及主接触器的动作均依赖于一系列电气信号的传递与控制。而当前现象表明，主接触器线圈可能未能接收到正确的启动信号，这很可能与其自身故障有关。

为了验证这一推测，我利用


万用表

　　对主接触器线圈进行了电阻测量。结果显示，线圈电阻值异常，远超出正常范围，这直接证实了主接触器线圈存在断路故障。由于主接触器线圈无法通电，自然无法驱动主接触器动作，进而导致了整个启动流程的中断。

三、故障修复与验证

　　在确认了故障点后，我迅速准备了新的主接触器，并按照规范进行了更换。更换过程中，我特别注意了接线的准确性和紧固度，以确保电气连接的可靠性。更换完成后，我再次进行了启动测试。这次，随着启动按钮SB17的按下，星接控制接触器迅速动作并实现自锁，同时主接触器也积极响应，设备顺利进入启动状态。至此，故障得到了彻底排除。

四、总结与反思

　　本次故障排查与修复过程虽然略显波折，但通过细致的现场观察、深入的电路分析以及准确的故障定位与修复，我们最终成功恢复了设备的正常运行。这一经历也提醒我们，在日常的设备维护与管理中，应更加注重

电气元件

　　的状态监测与预防性维护，以减少类似故障的发生。同时，不断提升自身的专业技能与故障排查能力也是确保生产顺利进行的重要保障。
