　　接触器为何仍粘连是电动机回路短路后断路器跳闸领域的常见课题，本文结合真实案例，手把手带你搞懂其中的关键要点。

电动机

　　控制回路中，客户常常会遇到一个困惑：当电动机发生短路故障时，尽管




断路器


已经成功跳闸，但


接触器




　　却仍然粘连在一起，这是否意味着产品质量不达标呢？

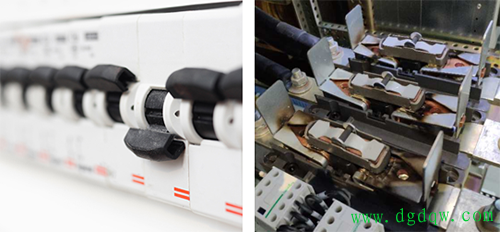

　　首先，让我们回顾一下电动机回路的常见配置。通常，这样的回路会包含断路器、接触器，以及可能存在的

热





继电器

　　。断路器的主要作用是提供短路保护和（在没有热继电器的情况下）过载保护，而接触器则作为控制元件，并不具备独立的保护功能。
　　在短路情况下，断路器的跳闸是预期内的反应。如果断路器未能跳闸，那可能是由于选型不当或保护灵敏度设置不合适。对于电动机回路，常用的断路器类型是塑壳断路器或专用的电动机保护断路器，它们都属于限流型断路器。

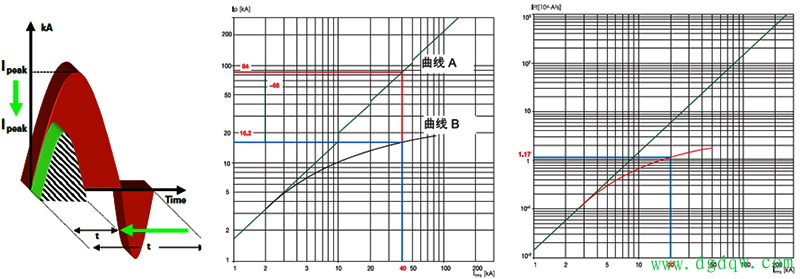

　　限流型断路器在短路时会迅速切断电流，从而降低电流峰值和产生的热量。然而，尽管断路器能够迅速动作，但接触器在断路器分断短路电流的过程中，仍然需要承受断路器限流后的电动力和热量。

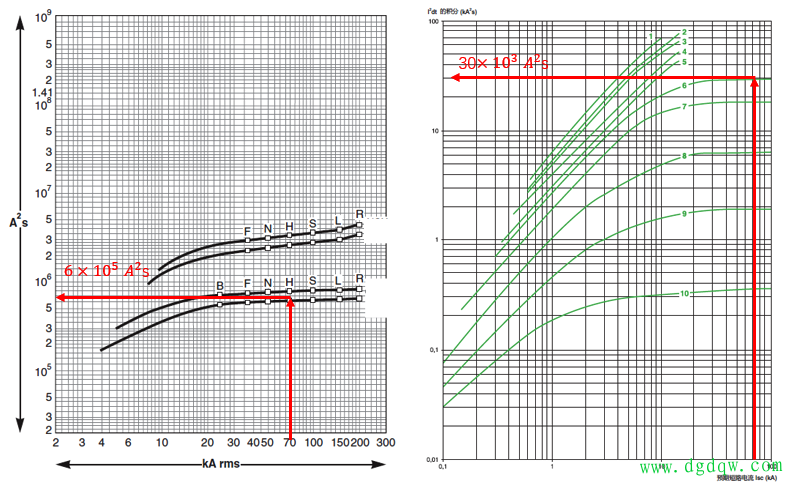

　　接触器的触头是否会发生熔焊，取决于多个因素。一方面，断路器的限流能力越强，限制的电动力和热量就越小，接触器触头熔焊的风险就越低。另一方面，如果接触器的规格较大，其耐受电动力和热量的能力也会相应提高，从而降低触头熔焊的风险。

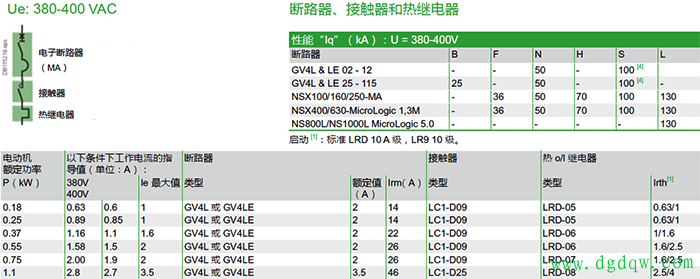

　　此外，从产品标准的角度来看，GB/T14048.4已经考虑了断路器与接触器在短路情况下的协调配合。根据标准，短路情况下断路器成功分断后，接触器和热继电器可能按损坏程度分为1类或2类协调配合。



　　1类协调配合：允许接触器触头粘连，允许热继电器损坏，需要更换接触器和热继电器后才能运行。
　　2类协调配合：允许接触器触头有可分离的轻微粘连，但不允许热继电器损坏，无需更换器件，故障排除后即可运行，回路供电连续性更高。
　　因此，即使断路器已经跳闸，接触器仍然粘连在一起，也并不一定意味着产品质量不达标。这可能是由于断路器的限流能力、接触器的规格以及它们之间的协调配合等多种因素共同作用的结果。
　　为了降低接触器触头熔焊的风险，可以采取以下措施：

1.选择限流能力强的断路器。

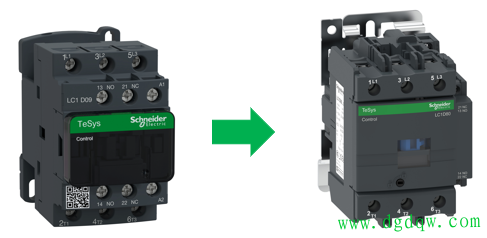

2.选用规格较大的接触器。


3.确保断路器、接触器和热继电器之间的协调配合符合产品标准。

　　最后，需要注意的是，短路条件下断路器、接触器和热继电器之间的协调配合通常是由同一个厂家宣称并通过试验验证的。因此，在选择这些元件时，建议优先考虑同一品牌的产品，以确保它们之间的兼容性和可靠性。
