深入解析：西门子840D sl设备冷却故障排查与修复全记录

gkxxw123

　　很多刚接触西门子的朋友经常问：设备冷却故障排查与修复全记录怎么处理？别急，这篇文章给你讲清楚。
　　我赶紧让同事在MDA模式下单独运行M08指令，想看看冷却循环泵能不能启动。同事回我说，单独运行冷却循环泵，出水口连皂化液都没喷出来，而且也没有报警信息，这就有点奇怪了。
　　于是我跑到现场，第一件事就是看看有没有报警信息。我还试运行了一下加工程序，等整个加工过程都完成了，还是没触发报警信息，冷却循环泵依旧没动静。

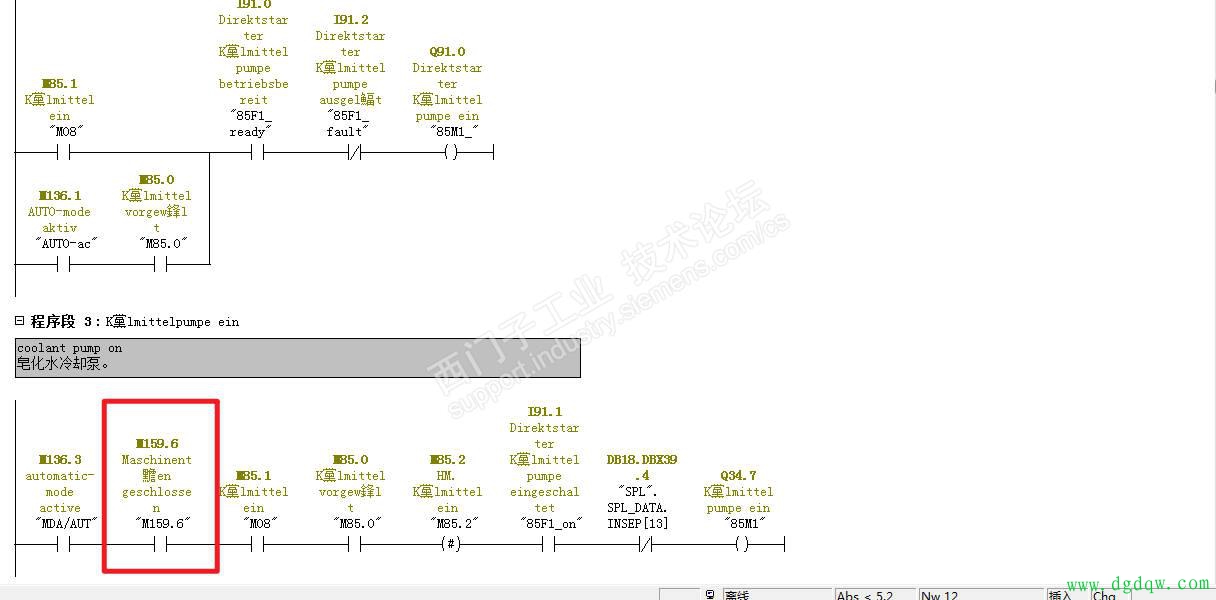

　　没办法，我只能打开笔记本，监控程序图示，还好很快我就找到了控制程序段。发现啊，是M159.6没有为1，这才导致冷却泵没启动，这就是故障的源头啊。

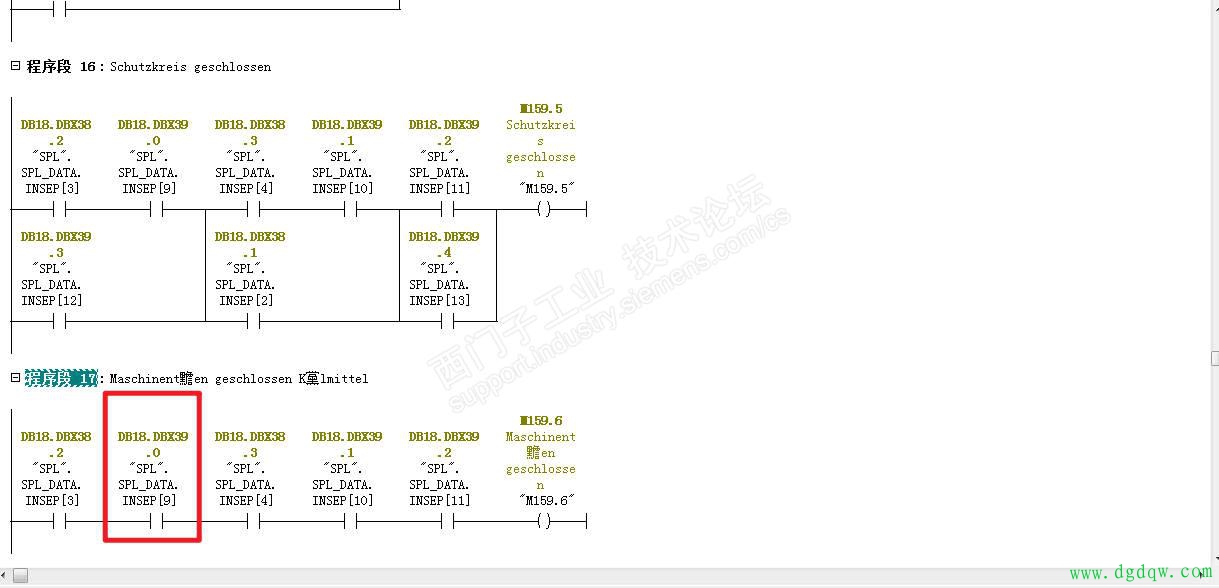

　　那这个M159.6为啥没为1呢？我接着查看它的控制，原来是安全模块中的DB18.DBX39.0没有为1引起的故障。再深挖这个安全检测位，发现是设备的C门关闭位置检测的pilz行程开关位置没对上。为啥会没对上呢？原来是长期开、关门，把C门的机械位置金属折边给弄变形了，和原来的位置有了偏差，pilz安全行程开关就得不到正常的位置信号了。
　　临时解决办法就是重新调整位置，这一调整啊，DB18.DBX39.0就变成1了。然后我回到操作台，在MDA模式下运行M08冷却启动，嘿，皂化液泵正常运行了，冷却循环也正常了，故障算是暂时排除了。



　　可在回家的路上，我就开始琢磨，这原程序是不是有“漏洞”啊？就是说，当设备的门位置检测开关没检测到位，设备没有冷却喷淋的时候，它居然还能“顺利运行”，这可不行啊，这样加工出来的产品毛坯外形可能会有不确定因素，风险太大了。

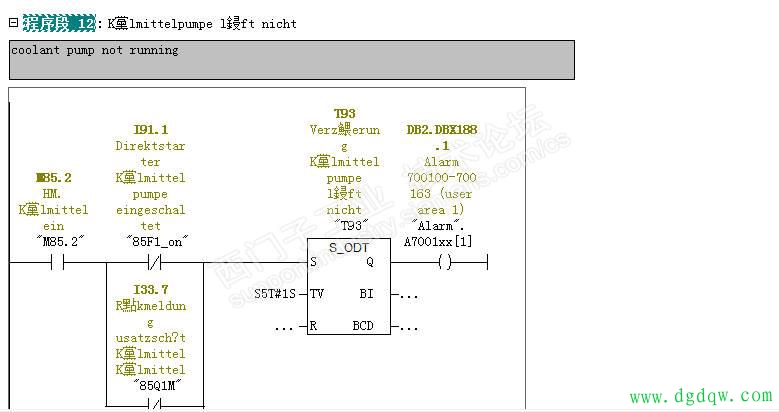

　　第二天，我又回到设备那儿，仔细研究了一下冷却泵的部分报警程序。从报警程序上看呢，当M85.2 = 1时，如果回路的

断路器




　　跳闸，I91.1 = 0，或者I33.7冷却泵

接触器

　　没吸合，延时1秒后，就会触发700101#报警。看起来这报警触发程序挺完整的，但实际逻辑却不是这样。

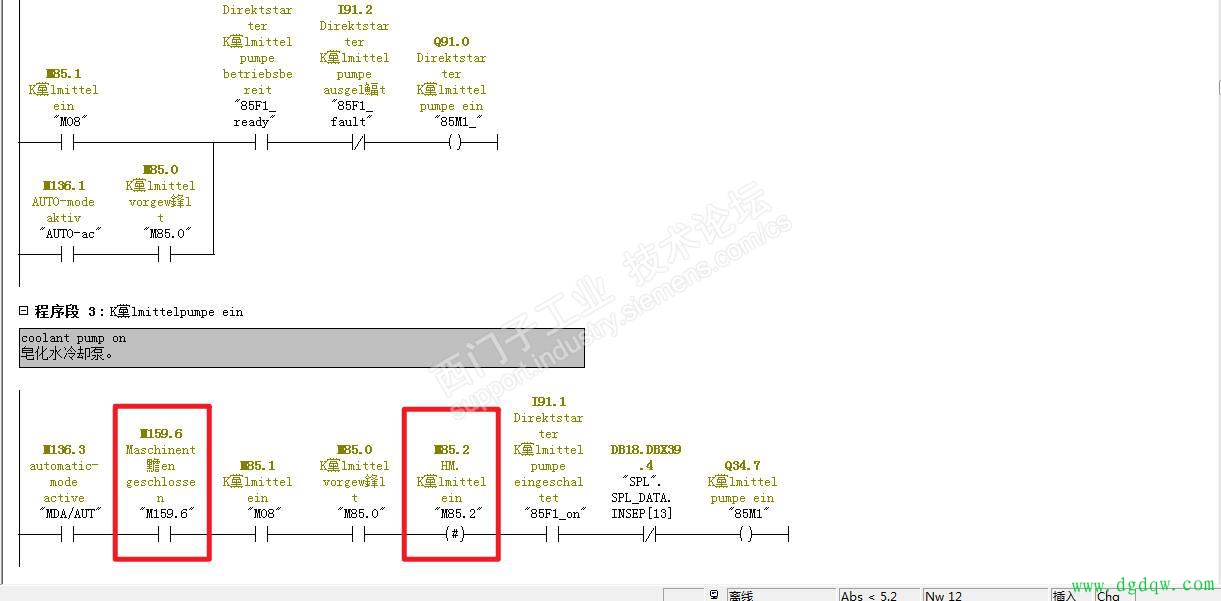

　　实际情况是，当设备各门位置没检测到位，M159.6没有为1的时候，M85.2就没有为1，那700101#的报警触发条件就满足不了。这也验证了之前的问题，冷却泵没启动，NCK程序却还能运行，这样加工出来的产品毛坯外形超差的风险可太高了。

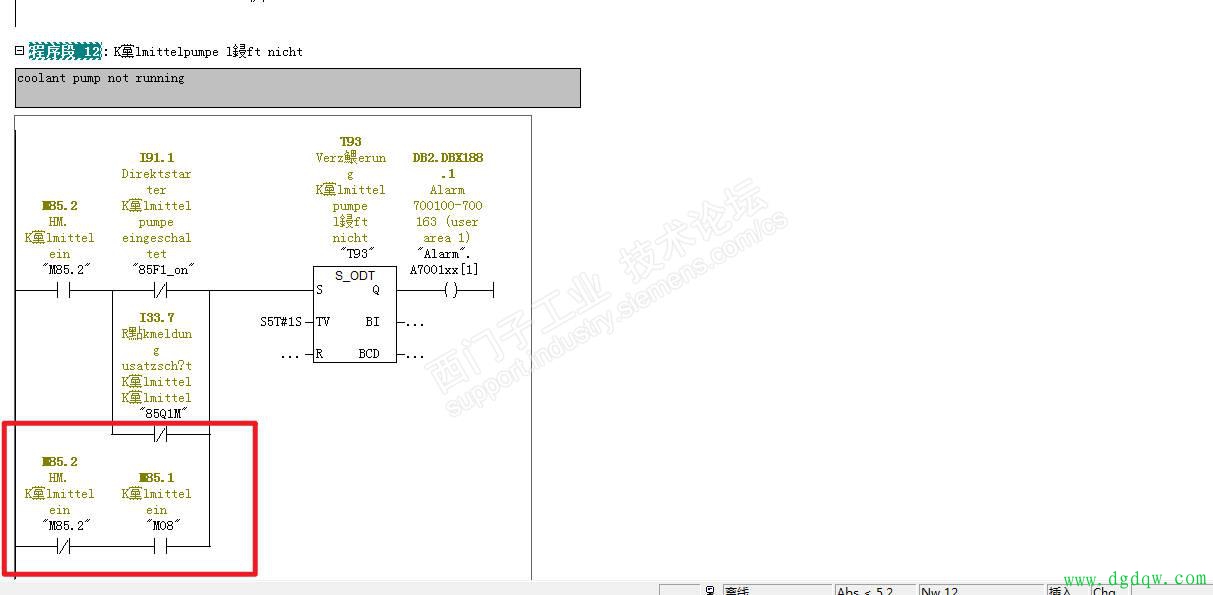

　　那怎么解决呢？我把报警程序完善了一下，新增加的报警逻辑是：当设备各门位置没有检测到位后，如果启动冷却循环M08，延时1秒，就触发700101#冷却泵没有运行的报警。这样完善之后，就能规避这类情况下加工产品存在的风险了。
　　通过这次故障排查和修复，我也明白了，对于这些设备的程序，还得不断地检查和完善，不然说不定什么时候就会出大问题啦。
