实战经验：功率型场效应管在开关电源中的核心作用与检

gkxxw123

　　很多刚接触功率型场效应管在开关电源中的核心作用与检测指南的朋友经常问：知识怎么处理？别急，这篇文章给你讲清楚。

开关


电源

　　中的核心组件，其重要性不言而喻。本文将深入探讨功率型场效应管的工作原理，并提供一套实用的测量方法，帮助您判断其性能状态。

一、功率型场效应管的工作原理

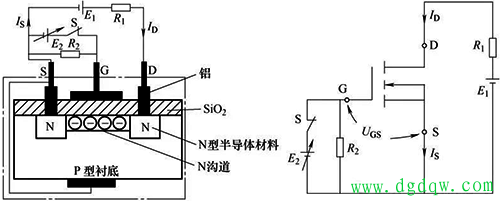

　　以增强型NMOS管为例，让我们揭开其神秘面纱。当开关S处于断开状态时，NMOS管的栅极（G）没有电压施加，源极（S）和漏极（D）之间的N型区域缺乏导电沟道，因此电流ID为零。然而，当开关S闭合，虽然栅极与源极之间因绝缘而保持电流为零，但栅极上的正向电压能够排斥P型区域中的空穴，同时吸引




电子

　　至栅极下方。当栅源电压UGS超过某一阈值时，P型区域表面的电子浓度将超过空穴，导致P型半导体反转为N型，从而在D极和S极之间形成导电沟道。此时，D极和S极之间将产生电流ID，该正向电压被称为开启电压UT。通过调整UGS的大小，我们可以控制D极和S极间导电沟道的宽度，进而改变ID的大小。因此，增强型NMOS管是一种电压控制的单极性晶体管。

二、功率型场效应管的测量方法

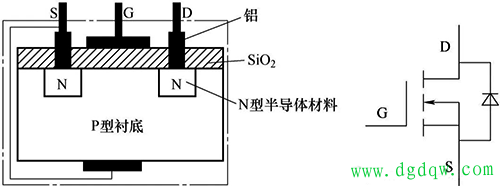

　　在检测功率型场效应管时，我们需要特别注意其内含的寄生

二极管

　　，这会影响其反向阻断能力。当在两端施加反向电压时，由于寄生二极管的存在，器件仍可能导通。




1. 判断管脚极性

　　利用寄生二极管，我们可以判断功率型场效应管的管脚极性。正常情况下，G极和S极之间无论正反向均不导通，阻值为无穷大；而D极和S极之间加正向电压时不导通，但加反向电压时电阻较小。通过

万用表

　　选择“×1kΩ”挡位，测量各引脚之间的正反向电阻，当出现一次小电阻值时，红表笔所接引脚为D极，黑表笔所接引脚为S极，剩余一脚则为G极。若测量过程中出现两次或更多次小电阻值，则表明器件已损坏。

2. 测量导通能力

　　在确认管脚后，我们还需要进一步测量其导通能力。首先，短接G极和S极以释放G极上的电荷；然后，选择万用表“×10kΩ”挡位（输出9V电源），红表笔接S极，黑表笔接D极施加正向电压，此时表针应指向无穷大或接近无穷大。接着，保持红表笔不动，让黑表笔触碰G极建立导电通道，再将黑表笔移至D极。若功率型场效应管正常，表针应迅速由大变小，接近零值。最后，再次短接G极和S极释放G极电压，若器件正常，内部导电沟道将消失，表针指示将恢复为无穷大。通过以上步骤，我们可以有效判断功率型场效应管的性能状态。
　　希望本文能为您提供有关功率型场效应管工作原理及检测方法的宝贵信息，助您在开关电源的设计与维护中更加游刃有余。
