　　在日常开关电源安规电容换容影响有多大工作中，开关电源中的安规电容作用是很多人都会遇到的问题。下面结合实际案例，为大家详细讲解。

电子


设备的世界里，稳定高效的


电力


供应至关重要。其中，开关模式


电源

　　（Switch Mode Power Supply，简称SMPS），作为一种先进的高频化电能转换装置，正扮演着越来越重要的角色。它不同于传统的线性电源，以其独特的工作原理和诸多优势，成为众多设备的首选电源解决方案。今天，我们就来深入探讨一下这种神奇的电源技术，特别是关于其内部关键组件——安规

电容

　　的一些实用知识。

1、什么是开关模式电源？

　　开关模式电源，也被称为交换式电源或开关变换器，它的核心功能是将输入的一个位准电压，通过不同的架构设计，精准地转换为用户端所需的电压或电流。无论是交流市电还是直流电源作为输入，它都能有效地将其转化为适合如个人




电脑

　　等需要直流电的设备使用的输出。与线性电源相比，

开关电源

　　的最大特点在于其利用切换晶体管在全开（饱和区）和全闭（截止区）之间快速切换来实现能量转换。这两个状态下，晶体管的耗散都很低，尽管切换瞬间会有较高的损耗，但由于时间极短，整体上仍能显著节省能源并减少废热产生。理论上讲，理想的开关电源本身几乎不消耗电能，而是通过精确控制晶体管导通及断开的时间来实现电压稳压。

2、为什么选择开关电源？

　　高转换效率、小巧轻便是开关电源的两大突出优点。由于工作频率高，它可以采用小型化、轻量化的变压器，这使得整个电源系统的体积和重量都比线性电源大幅减小。当电源的效率、体积和重量成为关键考量因素时，开关电源无疑是更优的选择。然而，这也带来了一定的复杂性，内部晶体管的频繁切换可能产生噪声和电磁干扰，影响其他设备的正常运行。此外，如果未经过特殊设计，开关电源的功率因数可能不高。因此，在设计和使用过程中需要特别注意这些问题。

3、安规电容的作用不可忽视

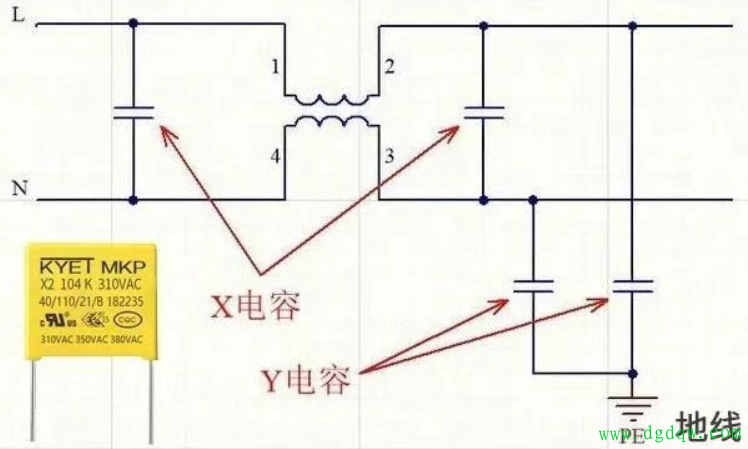

　　在开关电源的设计中，安规电容是一个不可或缺的部分。它们主要分为X电容和Y电容两种类型：X电容连接在零线与火线之间，而Y电容则位于地线与火线或地线与零线之间。这些电容的主要作用是滤波，既能够抑制来自外部的电磁干扰，也能减少开关电源自身对电网造成的干扰。当然，这一过程还需要与其他元件如共模电感等配合完成，共同构成电磁兼容（EMC）系统。对于任何一款合格的开关电源来说，使用安规电容都是强制性的要求，绝不能为了降低成本而省略。

4、更换不同容量的安规电容会影响性能吗？

　　当我们面对损坏的安规电容需要进行更换时，一个常见的疑问便是是否可以使用容量不同的替代品。答案是：必须确保新换入的电容属于同一类别（例如X型对X型，Y1/Y2对Y1/Y2）。虽然容量上的微小差异可能不会对整体性能造成太大影响，尤其是当这种变化不大的时候；但是，这确实有可能影响到电源的EMC特性。为了确保最佳的

电气

　　性能和最长的使用寿命，建议尽可能选用相同容量的安规电容进行替换。毕竟，每一个细节都可能关系到整个系统的稳定运行。
