收藏备用：通用三相变频器接线方法与注意事项

gkxxw123

　　很多刚接触通用三相变频器接线方法与注意事项的朋友经常问：知识怎么处理？别急，这篇文章给你讲清楚。
　　可是电机控制的“神器”，其核心原理是交 - 直 - 交变换。它先把工频交流电整流成直流电，再借助逆变电路，将直流电逆变成频率和电压都能调节的交流电。通过改变电机供电频率，就能精准控制电机转速，还能降低电机启动时的冲击电流，让电机运行更平稳。

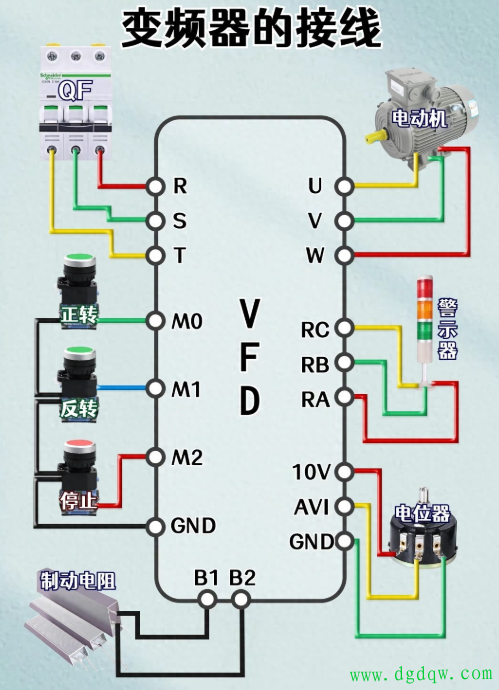

　　下面以通用三相变频器为例，说说它的接线方法。

1、主电路接线

　　输入侧有R、S、T三个端子，用来连接三相交流

电源


。接线时，一定要加装


空气开关

　　和熔断器，它们就像“安全卫士”，能在短路和过载时及时切断电路，保护设备安全。
　　输出侧是U、V、W端子，要连接三相异步

电动机

　　。这里有个重要提醒，千万不能把电源直接接到输出端，而且输出侧也不能接

电容

　　器或浪涌吸收器，否则会损坏变频器。



　　直流母线端子有P+、N-，可以外接制动电阻。当电机减速时会产生再生电能，制动电阻能消耗这些电能，避免变频器出现过压报警。

2、控制电路接线

　　启停控制端子通过外接按钮的常开或常闭触点，连接到变频器的FWD（正转）、REV（反转）、STOP（停止）端子，这样就能手动控制电机的启动和停止。
　　模拟量控制端子可以接入0 - 10V电压信号或者4 - 20mA电流信号，通过调节这些信号，就能改变变频器的输出频率，实现电机转速的无级调节。
　　通讯端子比如RS485接口，能和

PLC

　　、

触摸屏

　　等设备连接，实现远程集中控制，让操作更便捷。

3、接线注意事项


接线前一定要断开电源，用


万用表

　　确认没有电压后再操作，防止触电。主电路和控制电路要分开布线，控制电路最好用屏蔽线，减少电磁干扰。电机和变频器的

接地

　　端子必须可靠接地，接地电阻要符合设备要求，保障设备安全运行。
