入门必读：变频器控制电机接线方法

gkxxw123

　　说起电工，很多人对知识感到头疼。今天就来系统聊聊这个话题，希望能帮到大家。

电工


新手接


变频器

　　，一不留神就踩坑，轻则变频器报错，重则直接炸模块、冒烟起火——其实不是接线多难，而是没摸清核心要点，尤其容易搞反进线和出线！
　　今天就给大家通俗拆解，变频器控制电机的实操接线方法，新手照着来，避开所有致命坑，轻松上手。
　　先接主回路，这是重中之重，错一步就废设备！

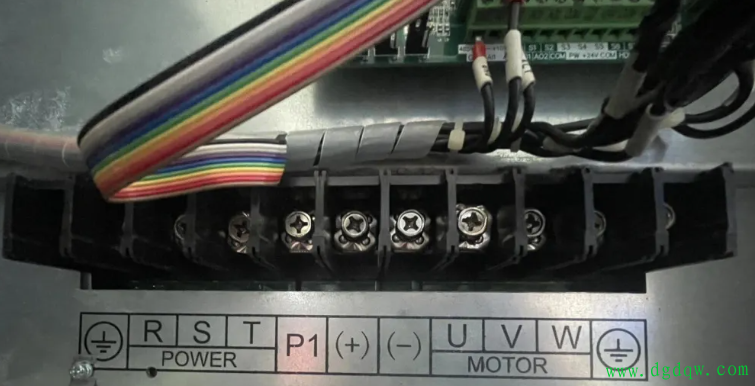

　　变频器输入端子（一般标R、S、T或L1、L2、L3），接三相380V

电源


，一定要在电源和变频器之间加装


断路器


和


接触器

　　，起到保护作用，避免电路故障。



　　重点提醒：千万别把电源线接到输出端子（U、V、W），也别把电机线接到输入端子！进线和出线接反，变频器内部整流、逆变模块会瞬间炸毁，严重还会冒烟起火，一定要记死！
　　输出端子（U、V、W）接电机的三根引线，接线前要确认电机是否允许反转，有些设备严禁反转，别盲目接线。电机正反转，要么改接线，要么调变频器参数就行。

还有


接地

　　端子（PE或⏚），必须可靠连接电机外壳和变频器接地端，接地线绝对不能和零线混用，否则会有安全隐患。
　　主回路线接好，再接控制部分，就说最常用的端子控制启动方式，简单好操作。

1.启动/正转：用一个启动按钮或开关，接在数字量输入端子（比如DI1）和公共端（COM）之间；反转：另一个开关接在DI2和COM之间。


2.调速：用10kΩ左右的电位器，三个脚分别接变频器模拟量输入端子（如AI1）、10V电源和GND；也可以用


PLC

　　的0~10V或4~20mA信号接AI1和GND。

3.报警输出：把变频器故障


继电器

　　触点（如TA、TB、TC）接个小灯泡或蜂鸣器，方便及时发现变频器保护跳闸。

4.最后必做检查：拧紧所有端子螺丝，轻轻拉电线看是否松动；确认R、S、T只接电源线，U、V、W只接电机线；盖好所有盖子，第一次通电先测电压，没问题再试运行。

　　其实变频器接线，只要分清进线出线、做好接地、牢记禁忌，新手也能轻松搞定，再也不用怕炸机！
