  很多刚接触电气的朋友经常问:知识怎么处理?别急,这篇文章给你讲清楚。 电路图 通常有几十乃至几百个 元器件
  ,它们的连线纵横交叉,形式变化多端,初学者往往不知道该从什么地方开始,怎样才能读懂它。其实 电子
  电路本身有很强的规律性,不管多复杂的电路,经过分析可以发现,它是由少数几个单元电路组成的。好象孩子们玩的积木,虽然只有十 来种或二三十种块块,可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。同样道理,再复杂的电路,经过分析就可发现,它也是由少数几个单元电路组成的。因此初学者只要先熟悉常用的基本单元电路,再学会分析和分解电路的本领,看懂一般的电路图应该是不难的。



  按单元电路的功能可以把它们分成若干类,每一类又有好多种,全部单元电路大概总有几百种。下面我们选最常用的基本单元电路来介绍。让我们从 电源 电路开始。 电子技术
  爱好者部喜欢搞一些电子小制作,既可在实践中提高自已的技术水平和动手能力,又可取得实实在在的成果。当我们确定了一个小制作项目后,首先要看懂它的电路图,这是进行小制作的前提。 一、什么是电路图 电路图又称作电路原理图,是一种反映电子设备中各元器件的 电气
  连接情况的图纸。电路图由一些抽象的符号、按照一定的规则构成。通过对电路图的分析和研究,我们就可以了解电子设备的电路结构和工作原理。因此,看懂电路图是学习电子技术的一项重要内容,是进行电子制作或维修的前提。 二、电路因由哪些要素构成 一张完整的.电路图是由若干要素

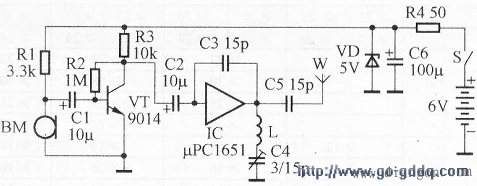

  构成的,这些要素主要包括图形符号、文字符号、连线以及注释性字符等。下面我们通过图1所示无线话筒电路图的例子,作进一步的说明。 1.图形符号
  图形符号是构成电路图的主体。图1为无线话筒电路图中,各种图形符号代表了组成无线话筒的各个元器件。例如小长方形 表示电阻器,两道短杠 表示 电容 器,连续的半圆形
  表示电感器等。各个元器件图形符号之间用连线连接起来,就可以反映出无线话筒的电路结构,即构成了无线话筒的电路图。 图1 2.文字符号



  文字符号是构成电路图的重要组成部分。为了进一步强调图形符号的性质,同时也为了分析、理解和阐述
  电路图的方便,在各个元器件的图形符号旁,标注有该元器件的文字符号。例如“R”表示电阻器,“C”表示 电容器 ,“L”表示电感器,“VT”表示晶体管,“IC”表示 集成电路 等。 常用元器件的图形符号和文字符号见附表。 3. 注释性字符
  注释性字符也是构成电路图的重要组成部分,用来说明元器件的数值大小或者具体型号。例如图 1 中,通过注释性字符我们即可知道,电阻器R1的数值为 3.3kΩ,电容器C1 的数值为 10μF,晶体管VT的型号为9014,集成电路IC的型号为 μ PCl651等。 三、电路图的画法规则



  除了规定统一的图形符号和文字符号外,电路图还遵循一定的画法规则。了解并掌握电路图的一般画法规则,对于看懂电路图是必不可少的。 1. 电路图的信号处理流程方向
  电路图中信号处理流程的方向一般为从左到右,即将先后对信号进行处理的各个单元电路,按照从左到右的方向排列,这是最常见的排列形式。例如图1所示无线话筒电路图,从左到右依次为话音信号接收 (BM)、音频放大 (VT)、高频振荡与调制 (IC)等单元电路。 2. 连接导线

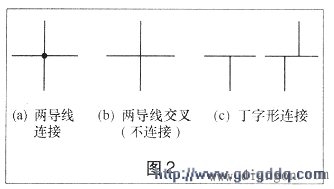

  元器件之间的连接导线在电路图中用实线表示。导线的连接与交叉如图2所示,图2(a)横竖两导线交点处画有一圆点,表示两导线连接在一起。图2(b)两导线交点处无圆点,表示两导线交叉而不连接。导线的丁字形连接如图2(c)所示。 3.电源线与地线

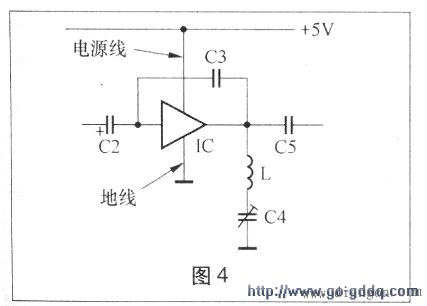

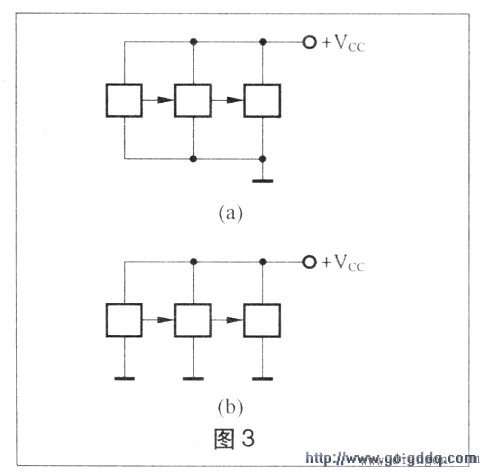

  电路图中通常将电源引线安排在元器件的上方,将地线安排在元器件的下方,如图3(a)所示。有的电路图中不将所有地线连在一起,而代之以一个个孤立的 接地 符号,如图3(b)所示,应理解为所有地线符号是连接在一起的。 时应按图4所示连接电源线和地线。 4.集成电路的画法
  集成电路内部电路-般都很复杂,包含若干个单元电路和许多元件,但在电路图中通常只将集成电路作为一个元器件来看待,因此,几乎所有电路图中都不画出集成电路的内部电路,而是以一个矩形或三角形的框图表示之。
  集成放大器、电压比较器等习惯上用三角形框图表示,其他集成电路习惯上用矩形框图表示,如图5所示。其左侧为输入端,右侧为输出端。 信号转换为电信号。 (2)由晶体管VT等构成的音频放大电路,其功能是对BM输出的音频信号进行放大。



  (3)由集成电路IC等构成的高频振荡与调制电路,其功能是产生高频载频信号并完成调频调制。 图6所示为无线话筒电路原理方框图。 3.分析电路工作过程
  通常电路图中不画出集成运放以及数字集成电路的电源引线,因为这不影响分析电路功能,但分析电源电路和实际制作时不能忘记其电源引线。例如图1中的集成电路IC,实际制作
