实战经验总结：家装电路施工布线图解经验总结

gkxxw123

　　知识是电工领域的常见课题，本文结合真实案例，手把手带你搞懂其中的关键要点。 电路合理布线四字诀一个人的精彩

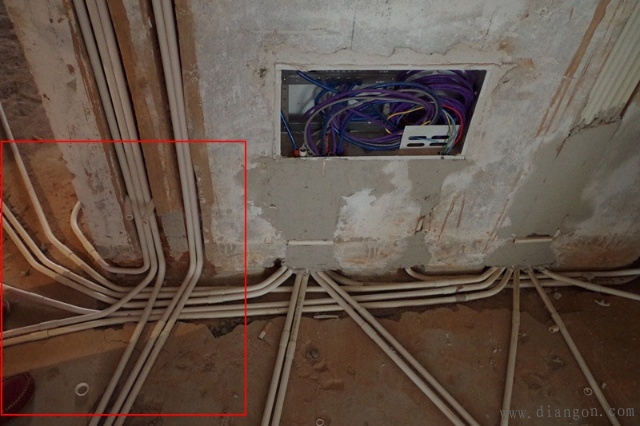

　　能弧不角：穿线管在布线的时候，如果碰到需要转弯的地方弧度尽量大于90度，保证活线，避免死角或者直角，便于后期维护。

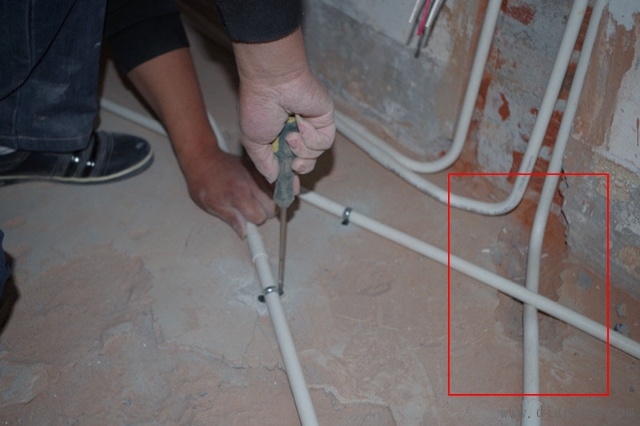

　　能压不绕：当布线的时候出现交叉的情况，让其中一根线向下压线，不要因为交叉而导致绕线。

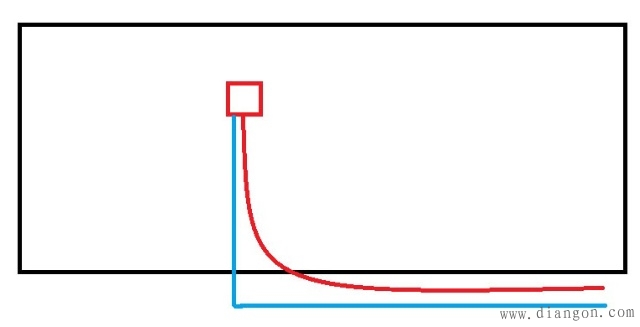

　　能斜不直：这句话的意思不能看本意，其实这里的真实含义是指线路上墙的时候不要走直角。同样也是出于省钱的目的考虑，可以根据情况适当的弧形斜向开槽，但是绝大多数的施工队乃至专业的水电改造公司都是不太愿意这样做的，这句话的意思参照下图。
　　最完美的肯定是按照红色的线路来布线上墙，但是这种斜槽是比较难开槽的，所以绝大多数的施工队都会选择蓝线的走线方式，这个也无可厚非，优秀一点的 电工

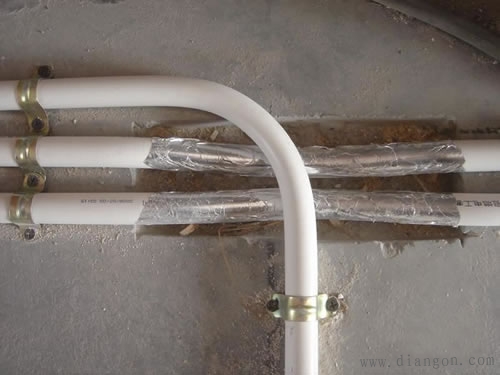

　　师傅会在这个拐角处也适当的处理一下，有一些弧形的，我们对于这点其实不必过于较真。 能开不靠：强电与 弱电



　　的走线尽量分开一定距离，间距不要低于30cm。最好是同一平面相距50cm，如果出现特殊情况需要交叉重叠，最好使用铝箔线把交叉部位缠好，防止干扰。另一方面弱电的材料尽量自己购买，尽量选择质量好的线材，隐蔽工程无论你花多少钱都是值回票价的。

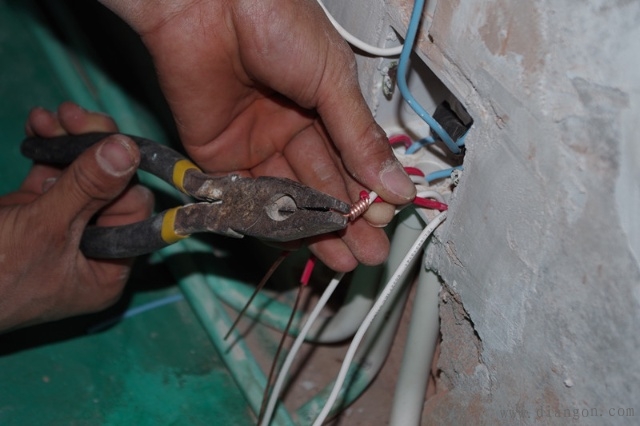

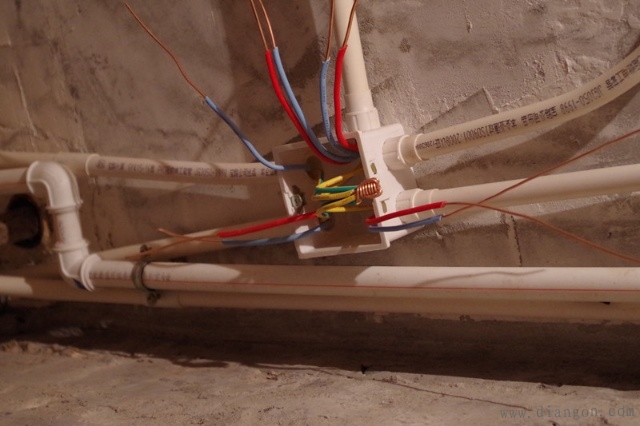

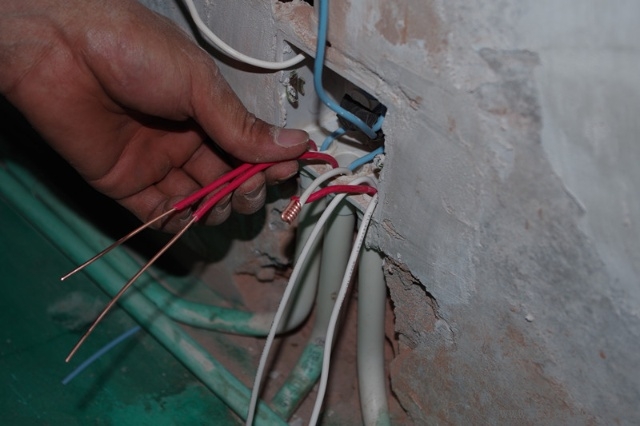

　　能拧不缠：这就是鸡爪式处理接头的方法，当几股电线需要做接头的时候所采用的缠绕法必须不少于5圈，然后使用防水胶带至少缠绕3层，用绝缘胶带至少缠绕3层。哪怕是过线盒里的接头，也必须这样操作。
