收藏备用：如何搞定超级电容串联的电压均衡难题

gkxxw123

　　在日常电气工作中，知识是很多人都会遇到的问题。下面结合实际案例，为大家详细讲解。

电气


的都懂，超级





电容

　　这玩意儿看着简单用着难——额定电压不到3V却要成串使用，大电流充放电时稍有不慎就翻车。最要命的是各单体电压总扯皮，强行加串数？那是掩耳盗铃！今天咱就掰开了揉碎了讲，影响均压的三大杀手到底是咋回事。

一、容量偏差

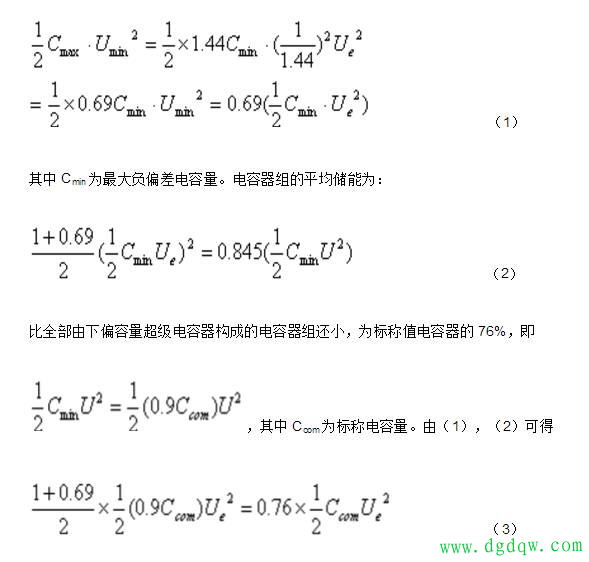

　　批量产的超级电容容值波动能达到-10%~+30%，上下差1.44倍可不是闹着玩的！想象一下充电场景：容值大的先怼到额定电压时，隔壁小弟才勉强充到69%的电量，储能直接腰斩到0.69倍。这时候要是想着靠增加串联数量来凑数，成本分分钟教你做人。其实解决办法也有——严选容值相近的个体组配对，但手头没点绝活根本玩不转，毕竟良品率和钱包厚度成反比啊！

二、漏电流作祟

　　别小看这个“慢性子”杀手！充满电搁那儿不动的时候，漏电流大的电容就像筛子似的往外漏电荷。放完电你去看，漏电流大的早就躺平了，漏得少的还精神抖擞呢。更气人的是充放电循环时，这种差异会累积成ΔU电压差，直接导致整组的实际可用容量打折扣。我见过太多项目栽在这上面，最后不得不给每个电容并联电阻被动均衡，效果虽说有但总归治标不治本。

三、ESR温漂

　　超级电容的等效串联电阻（ESR）本就偏高，更糟心的是随着充放电次数增加还会蹭蹭往上涨。那些ESR大的“老弱病残”总是先触及截止电压，搞得其他小伙伴根本没机会全力输出。有次检修设备发现整组失效竟是因为这个原因，当时真是欲哭无泪——要么全部更换新电容，要么接受性能衰减的现实。现在学聪明了，每次选型都带着红外测温仪实测温升，提前预判哪些是潜在风险点。
