实战经验总结：带互感器三相四线电表接线图实战手册

gkxxw123

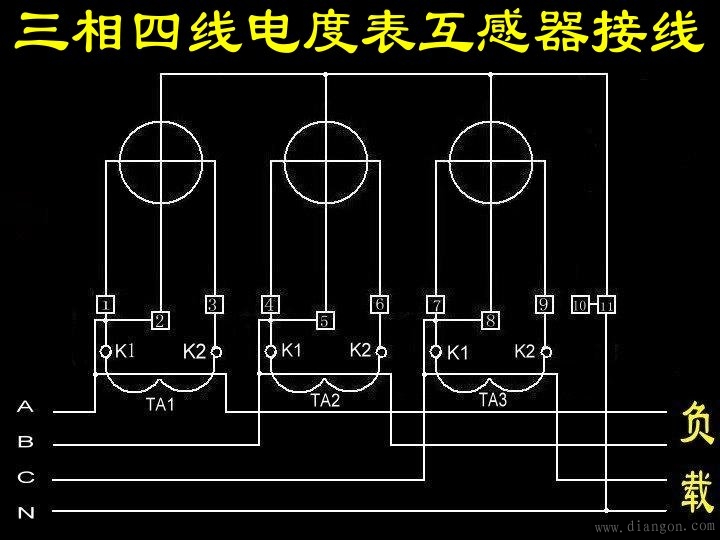

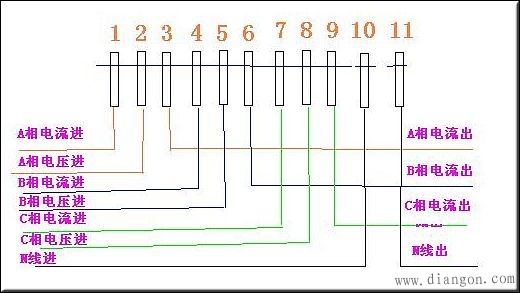

　　很多刚接触带互感器三相四线电表接线图的朋友经常问：知识怎么处理？别急，这篇文章给你讲清楚。 翻过接线端子盖,就可以看到三相四线电表接线图。其中1、4、7接电流 互感器 二次侧S1端，即电流进线端; 3、6、9接 电流互感器 二次侧S2端，即电流出线端; 2、5、8分别接三相 电源 ; 10、11是接零端。为了安全，应将电流互感器S2端连接后 接地 。

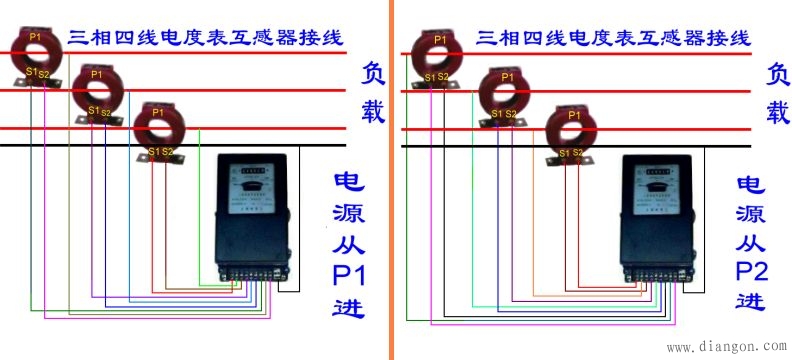

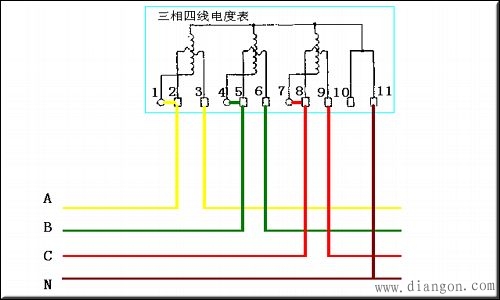

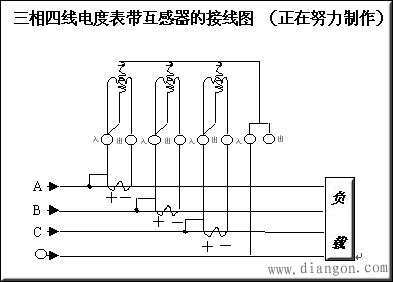

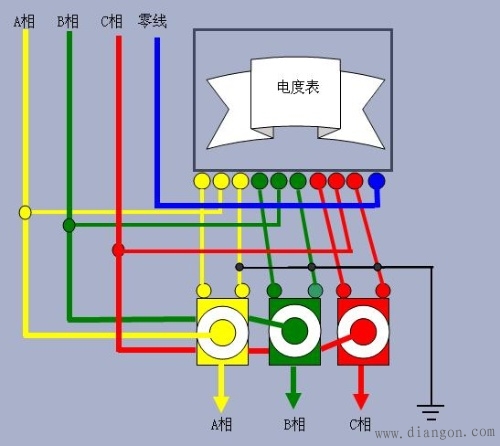

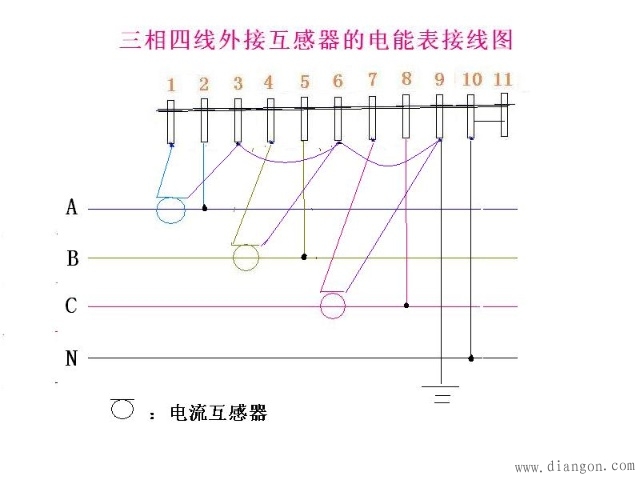

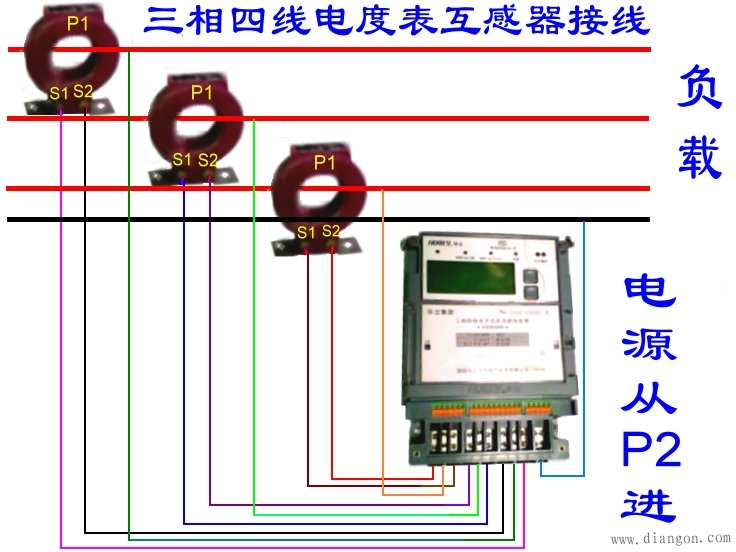

　　注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。 不带电流互感器的三相四线电表接线图 带电流互感器的三相四线电表接线 三相四线电度表带互感器的接线图 三相四线外接互感器的电能
