入门必读：电流互感器二次侧开路，这些危险你根本想不到！

gkxxw123

　　很多刚接触电气的朋友经常问：这些危险你根本想不到怎么处理？别急，这篇文章给你讲清楚。

电气


工作里，电流


互感器

　　可是个关键角色，但有个铁律必须牢记——它的二次侧严禁开路！这可不是随便说说，一旦违反，后果不堪设想，设备损坏、人身安全事故都可能接踵而至。

一、二次侧开路，两大危害要人命


1.危险电压来袭，生命安全受威胁


电流互感器

　　正常工作时，二次侧回路差不多是短路状态，输出电压低得很。可要是二次侧开路了，它立马就变成一个“升压恶魔”。这时候，一次侧的大电流全成了励磁电流，铁芯里的磁通像坐火箭一样急剧增加，很快就达到严重饱和状态。根据电磁感应定律，二次侧绕组会感应出极高的尖顶波电压，几千伏甚至上万伏都不在话下。这么高的电压，轻轻松松就能击穿二次回路的绝缘。操作人员要是不小心碰到，那可就是致命的触电危险，而且连接的仪表和

继电保护

　　设备也会跟着遭殃，被烧得面目全非。

2.铁芯过热“发疯”，互感器毁于一旦

　　正常工作的时候，一次侧电流产生的磁通和二次侧电流产生的磁通大小差不多、方向相反，相互一抵消，铁芯里的总磁通就很小，损耗也少。但二次侧一开路，二次电流没了，抵消作用也就没了。一次侧电流产生的强大磁通，让铁芯进入深度磁饱和状态。这一下可不得了，铁芯损耗（铁耗）剧增，铁芯热得像火炉，很快就会把绕组的绝缘烧坏，最终互感器就彻底报废了。

3.安全使用，这些规定不能忘

　　为了确保安全，在使用和维护电流互感器时，有严格规定必须遵守。二次侧回路里绝对不能安装熔断器或者任何开关设备。要是在运行中需要拆卸二次侧仪表，像电流表、

继电器

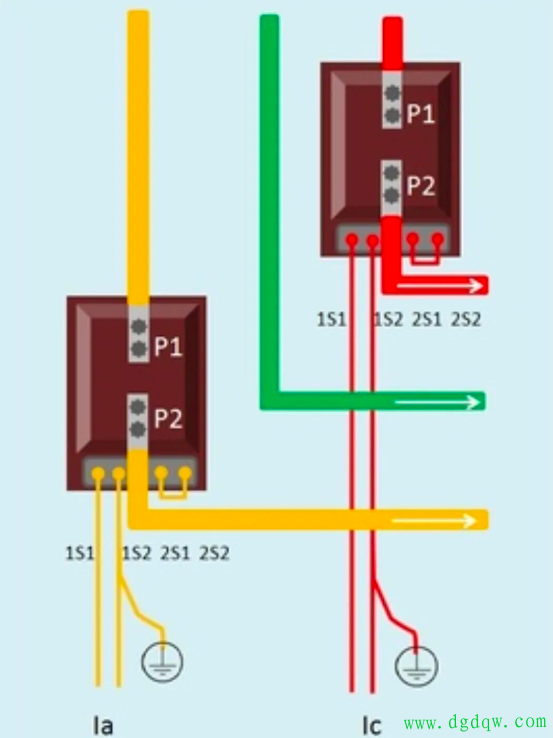

　　啥的，得先用导线或者专用短路片把二次侧端子可靠短接，之后才能操作。另外，电流互感器的二次侧绕组一端必须可靠




接地

　　，这样能防止一次侧高压因为绝缘损坏窜入二次侧低压回路，多一层安全保障。

二、二次侧短路操作，步骤安全要点全掌握

　　在电流互感器二次侧进行短路操作，这可是电气工作中的关键

安全操作

　　，得严格按照顺序来。

1.操作前准备要充分

　　得用专用的短路线或者短路片，它们的截面积得足够大，能稳稳承受可能的电流。可千万别用普通保险丝或者细导线，不然熔断了造成开路，那就麻烦大了。操作人员也得做好防护，戴好绝缘手套，站在绝缘垫上，用带绝缘手柄的工具，把自己保护得严严实实。

2.执行短路操作别马虎

　　“先短路，后拆线”是核心原则。拆仪表或者继电器之前，必须先用短路线在接线端子处，把二次绕组的两个端子可靠连起来。而且端子螺丝得拧紧，要是接触不良，就像串联了个大电阻，照样会引发高电压。

3.操作后确认不能少

　　完成短路后，再用工具拆开仪表或者继电器。这时候二次电流会通过短路线形成回路，不会开路。千万记住，禁止将电流互感器二次侧开路后直接拆线去校验仪表。要是需要校验，得用专用的电流互感器开路——通路开关操作，或者先接好备用短路后再切换。

4.恢复线路要谨慎

　　工作完成后，先把仪表或者继电器接回端子，确认连接没问题了，再拆除短路线，让电流互感器恢复正常工作。要是仪表正常工作后忘记拆短路线，电流互感器二次侧就一直短路着。虽说不会产生高压，但会导致电流表读数归零，还可能因为大电流发热烧毁二次绕组。
　　电流互感器二次侧严禁开路，核心就是防高压、保安全、护设备。一次侧大电流没了回路抵消，二次侧就会感应出致命高压，不仅可能烧毁互感器，还会严重威胁人身安全，同时引发铁芯过热、计量与保护装置失效等一系列问题。

电工

　　朋友们，一定要把这些知识牢记于心，保障自己和他人的安全！
