收藏备用：新建变电站为何要同源、异源核相？

gkxxw123

　　说起电工，很多人对异源核相感到头疼。今天就来系统聊聊这个话题，希望能帮到大家。

变电站

　　的建设与运维中，核相可是个技术活，尤其是新建变电站，同源核相和异源核相都得来一遍。这到底是为啥呢？今天咱们就以

电工

　　的视角，来聊聊这事儿。

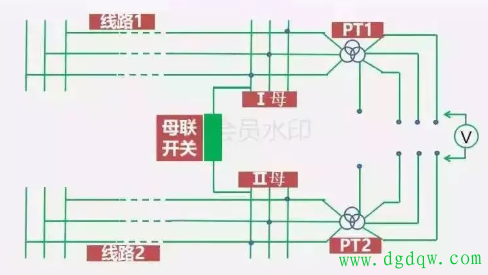

　　先说说同源核相。啥是同源核相呢？简单来说，就是两段母线的母联开关处于合位，用一条进线来带这两段母线。这时候，咱们得分别核对这两段母线PT（电压

互感器

　　）的二次电压数值和相序，看看它们是不是正确，还得测量两段母线PT二次电压之间的关系。这一步，就像是在同一个“源头”下，检查两段母线以及PT的相序和接线有没有问题。新投运的变电站，一般得先来这一步，确保基础打得牢。

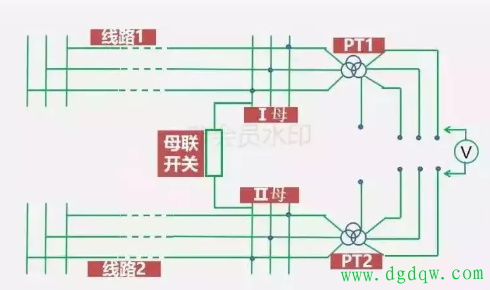

　　那异源核相又是咋回事呢？异源核相，就是两段母线的母联开关在分位，用两条进线分别带这两段母线。这时候，咱们同样得核对PT的二次电压数值和相序，还得测量它们之间的关系。这一步，就像是在不同的“源头”下，检查两条进线的相序接线有没有问题。在同源核相确认没问题后，再进行异源核相，就能确保整个电压等级的设备的接线和相序都没问题了。
　　为啥新建变电站非得同源、异源核相都来一遍呢？其实啊，这就是为了双重保险。同源核相先确保在同一个




电源

　　下，两段母线和PT的接线相序没问题；异源核相再确保在不同电源下，两条进线的相序接线也没问题。这样一来，整个变电站的接线和相序就都能得到确认，安全就有了保障。
　　那要是只进行其中一个核相行不行呢？答案是不行。因为只进行同源核相，虽然能确认在同一个电源下没问题，但要是不同电源之间相序不一致，那还是会出问题。同样，只进行异源核相，虽然能确认不同电源之间相序没问题，但要是同一个电源下两段母线和PT的接线相序有问题，那也会留下隐患。所以啊，同源、异源核相都得来，缺一不可。
　　对于已经投运的变电站来说，核相工作就得根据现场设备检修的实际情况来定了。有时候可能只需要同源核相，有时候可能只需要异源核相，这都得看具体情况。
　　这里，还得给大家分享个小诀窍。要是新建变电站的站用电外接了临时电源，而且这个临时电源是接入电网系统的，那在站用变投运后，咱们可以对站用变和外接临时电源进行异源核相。这一步啊，不仅能保证相序的正确性，确保站内设备正常运行，还能判断整个站内的接线相序和外接电网系统是不是一致的。这可真是一举两得啊！
　　所以，新建变电站的核相工作可不是小事儿，同源、异源都得来一遍，这样才能确保安全无误。咱们电工啊，就得把这些技术活儿都摸透、都掌握，这样才能在变电站的建设与运维中游刃有余。
