经验分享：高低压配电柜中指示灯和按钮颜色详解

gkxxw123

　　很多刚接触高低压配电柜中指示灯和按钮颜色详解的朋友经常问：知识怎么处理？别急，这篇文章给你讲清楚。

配电柜

　　中指示灯和按钮颜色的那些事儿，让你一眼看懂设备状态，操作起来更加得心应手。

一、指示灯颜色

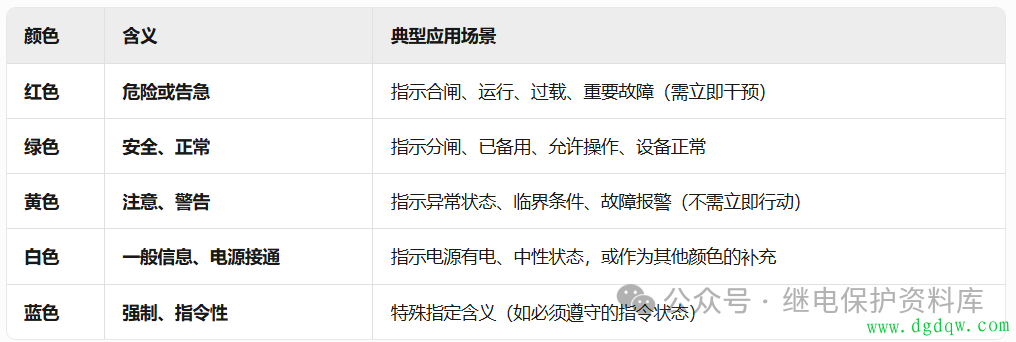

　　配电柜里的指示灯，就像是设备的“眼睛”，通过不同颜色告诉我们设备当前的状态。这可不是闹着玩的，颜色的定义可是有严格规范的，得按规矩来。在同一屏柜上，红色和绿色可不能同时亮起，不然这“眼神”可就乱套了，让人分不清设备到底是运行还是停止。




二、按钮颜色

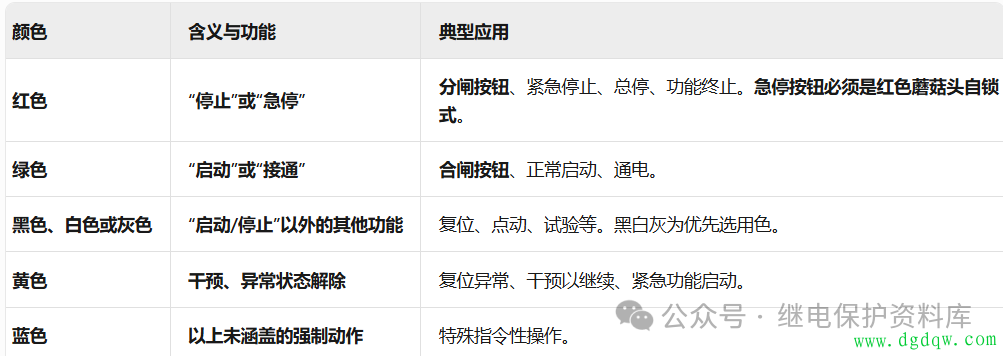

　　操作按钮的颜色，那更是不能马虎。它们可是防止误操作的“第一道防线”。根据GB/T 4025和GB 2682这些国家标准，按钮的颜色得和它的功能相对应，让人一眼就能看出这个按钮是干啥的。

三、合/分闸按钮与指示灯


对于


断路器




　　、

接触器

　　这些有明确“合/分”两种稳定状态的设备来说，按钮和指示灯的颜色搭配可是门学问。得让它们逻辑统一，才能让人一眼看懂设备的状态和操作方式。

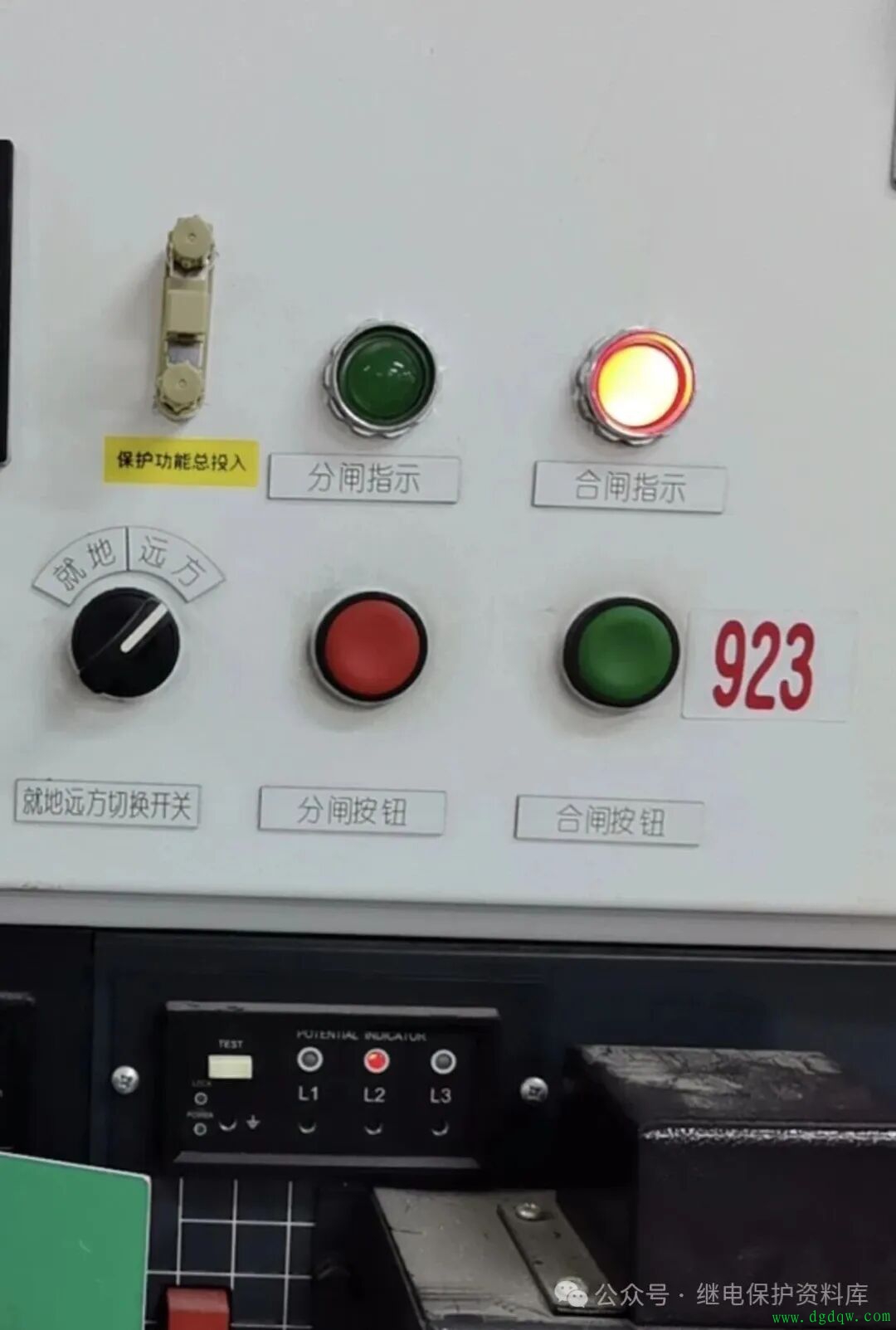

标准配置方案（推荐）


1.分闸按钮：红色。一按下去，设备就停止或断电了，简单明了。





2.合闸按钮：绿色。一按下去，设备就启动或通电了，生机勃勃。


3.运行（合闸）指示灯：红色。亮起来就说明设备正在带电运行，得小心操作。


4.停止（分闸）指示灯：绿色。亮起来就说明设备已经安全断电了，可以放心大胆地检修了。

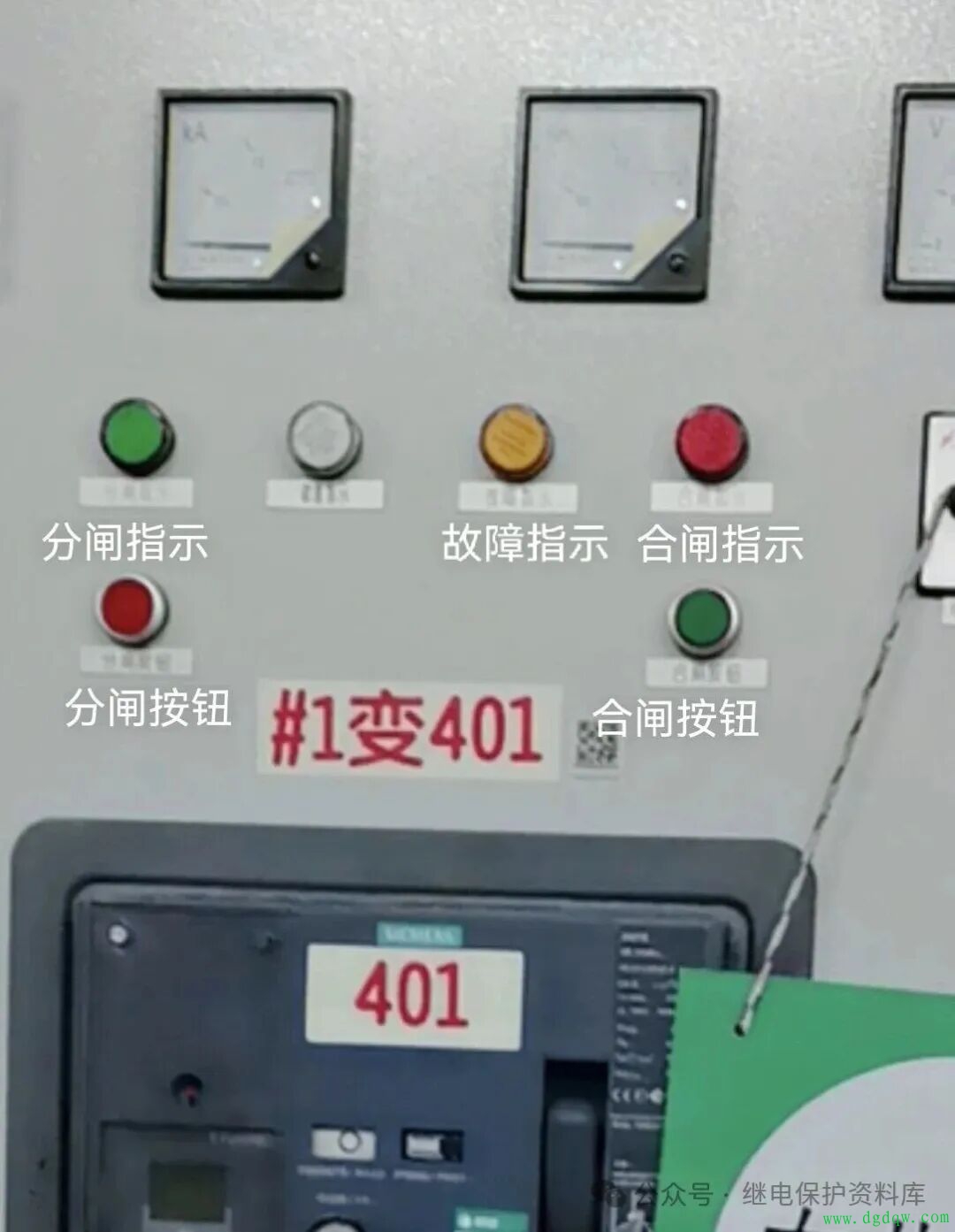

　　“红按钮对应绿灯，绿按钮对应红灯”。也就是说，按下红色（分闸）按钮后，绿色（分闸）指示灯就会亮起；按下绿色（合闸）按钮后，红色（运行）指示灯就会亮起。这种“操作-状态”的互补色设计，既符合直觉又避免了混淆，真是妙不可言！

双稳态开关（转换开关）




　　对于“合-分”两位转换开关来说，标识也得遵循同样的原则。“合”（ON）位旁边得标注或使用绿色标识，“分”（OFF）位旁边则得标注或使用红色标识。这样一来，无论开关处于哪个位置，都能一目了然地看出设备当前的状态。

四、红停绿启，安全第一

　　说了这么多，其实最重要的就是记住一句话：“红停绿启是铁律！”红色始终代表“停止/危险”，绿色始终代表“启动/安全”。这是最基本的视觉安全语言，得牢牢记在心里。
　　状态与操作得互补：运行（合闸）状态亮红灯，操作其停止就得用红按钮；停止（分闸）状态亮绿灯，操作其启动就得用绿按钮。这样一来，操作起来就更加直观、安全了。
　　还有啊，黄色灯亮起的时候可得注意了，它意味着需要关注但非紧急危险。这时候就得提高警惕，及时检查设备状态了。
　　遵循这些颜色规范，不仅能极大提升操作的直观性和安全性，还能有效防止误判断、误操作。
