实战经验：一文吃透正序、负序、零序分量在继电保护中

gkxxw123

　　说起一文吃透正序，很多人对负序感到头疼。今天就来系统聊聊这个话题，希望能帮到大家。
　　系统一旦出现故障，轻则设备报警，重则大面积停电，而正序、负序、零序分量，就是我们排查故障、保护设备的“核心抓手”。很多电力人天天和它们打交道，却未必能说清三者的区别和用途，今天就用通俗的语言，把这三个关键分量讲透。其实核心逻辑很简单：电力系统故障时，三相电会出现不对称，我们把这种不对称分量，拆解成三个对称的部分——正序、负序分量，以及同向的零序分量，通过分析这三者，就能快速定位故障原因。
　　先说说三个分量的核心区别，不用死记硬背，抓住关键点就好：

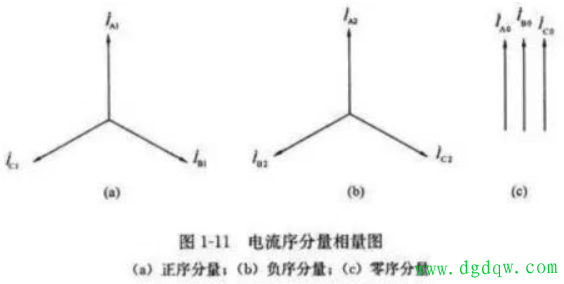

1.正序分量：三相电压或电流大小相等，相位依次相差120°，按A-B-C的顺序达到最大值，这是理想电力系统正常运行时的唯一分量。也就是说，系统正常工作时，只有正序分量在发挥作用，负序和零序分量都是零。


2.负序分量：和正序分量的大小、相位差一致，但相序相反，是按A-C-B的顺序达到最大值。它不会在正常系统中出现，只有当系统出现异常时才会产生。


3.零序分量：三相电压或电流大小相等，相位完全相同，没有任何相位差，同样是系统正常运行时不会出现的分量。

　　重点来了，什么时候会出现负序和零序分量？这也是我们排查故障的关键：



　　当三相负载不对称，或者发生两相短路时，负序分量就会出现。所以我们可以通过检测负序分量，判断系统是否存在不对称故障，或是负载不平衡的情况。

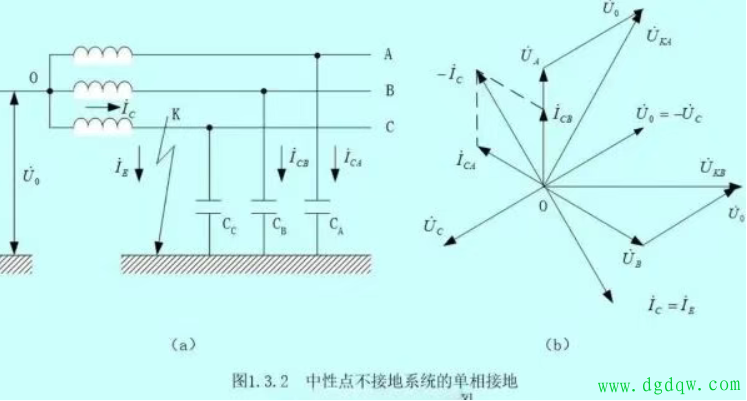

　　而零序分量的出现，主要是系统发生单相

接地

　　或两相接地故障时。正因如此，零序分量常被用于接地保护，比如我们常见的零序过流保护、零序方向保护，都是靠它发挥作用。
　　了解了三者的区别和出现场景，再说说它们在

继电保护

　　中的实际应用，这也是电力工作中的重点：




1.过流保护：当正序电流超过设定的整定值时，就判断为过负荷或故障，此时会发出跳闸信号或报警信号，及时避免设备损坏。


2.差动保护：主要用于变压器、发电机等重要设备。正常运行或外部故障时，设备输入和输出侧的正序电流是平衡的，差动电流为零；一旦设备内部发生故障，正序电流就会失衡，产生差动电流，保护装置会立即动作，切除故障设备。


3.负序过流保护：专门保护发电机和大型


电动机

　　。当设备发生两相短路或匝间短路时，会产生负序电流，这种电流会在转子中产生倍频涡流，导致转子过热。只要负序电流超过设定值并持续一定时间，保护装置就会发出警报或跳闸，防止设备烧毁。

4.零序过流保护：正常运行时，零序电流为零。发生单相或两相接地故障时，就会产生零序电流。在大电流接地系统中，接地故障电流较大，零序过流保护会直接跳闸；小电流接地系统中，零序电流较小，一般只用于报警，由值班人员排查并切除故障线路。

　　正序是系统正常运行的“基础”，负序和零序是故障的“信号”，掌握三者的特点和应用，就能快速定位电力系统故障，做好设备保护，减少故障带来的损失。
