　　答案藏在细节里是电气领域的常见课题，本文结合真实案例，手把手带你搞懂其中的关键要点。

电气

　　世界中，

电动机




　　作为动力核心，其稳定运行至关重要。而提到电动机的保护，

热


继电器

　　这一角色不得不提。但你是否曾好奇，当电动机遭遇堵转这一棘手问题时，热继电器能否挺身而出，守护电机的安全？今天，我们就来深入探讨这一话题，揭开热继电器与电动机堵转之间的神秘面纱。



　　电动机堵转：起动与运行的双重挑战
　　电动机堵转，一个听起来就让人头疼的词汇，它分为两种情境：一是电动机在起动过程中转子被锁定，我们称之为堵转；二是电动机起动完成后，因过载导致电流急剧上升至堵转电流水平，这被称为阻塞。两者虽同为电流异常增大的现象，但发生时机不同，对电动机的影响也各有侧重。
　　值得注意的是，鼠笼式电动机的起动电流与堵转电流往往相等，通常高达额定电流的4~8.4倍，这意味着一旦堵转发生，电动机将面临极大的电流冲击，过热、损坏乃至烧毁的风险骤增。

热继电器：电动机的守护者

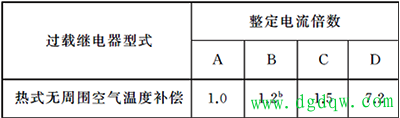

　　面对这样的风险，热继电器作为电动机过载保护的常见元件，其表现如何？根据GB/T14048.4标准，热继电器不仅要考虑常规过载下的动作特性，还特别规定了在7.2倍整定电流下的动作特性，以确保在极端情况下也能及时响应。

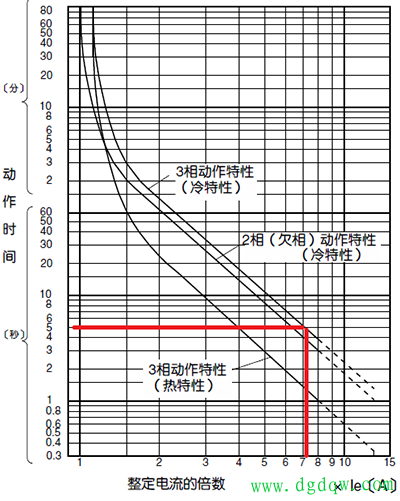

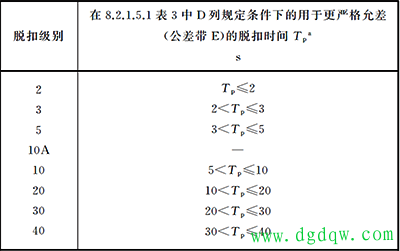

　　以普通的双金属片热继电器为例，其脱扣等级多为10A级，意味着在7.2倍整定电流的模拟堵转条件下，它能在2~10秒内动作，为电动机提供有效的保护。这一时间范围虽短，却足以在电动机过热前切断

电源

　　，避免灾难发生。



　　实例解析：ABB电机与热继电器的默契配合

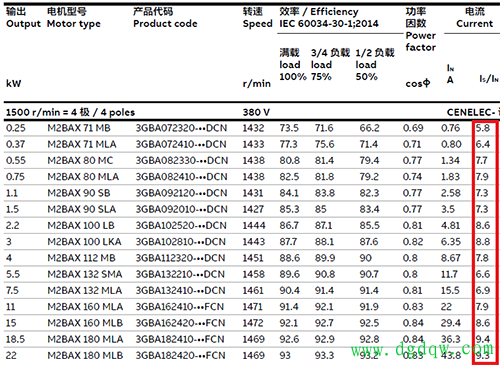

　　让我们通过具体例子来感受这份保护的力量。以ABB的一款4P/380V 50Hz IE3高效电机为例，其22kW型号的额定电流为43.8A，而起动（堵转）电流倍数高达9.3。这意味着在堵转瞬间，电流将飙升至约407A。此时，若选用合适的热继电器，其能在短短数秒内感知到这股异常电流，并迅速动作，保护电动机免受损害。

电子


式过载保护继电器：更灵活的选择

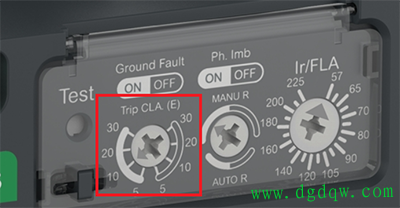

　　随着技术的进步，电子式过载保护继电器逐渐崭露头角。它们提供了更多的脱扣等级选择（如5、10、20、30档），使得保护更加精准灵活。比如，选择脱扣等级5时，在7.2倍整定电流下，延时动作时间为3~5秒，这对于起动时间较短的电动机来说，无疑是更佳的选择。它既能有效避免误动作，又能在真正需要时迅速响应，减少堵转电流对电动机的损害。

总结：智慧选择，守护动力之心

　　热继电器及其升级版——电子式过载保护继电器，确实具备一定的电动机堵转保护功能。它们的“脱扣等级”如同调节保护灵敏度的开关，决定了在面对堵转等极端情况时的响应速度。因此，在实际应用中，合理选择脱扣等级，确保既能躲过电动机的正常起动过程，又能在堵转发生时迅速切断电源，是保护电动机免受损害的关键。在这个

电力

　　驱动的时代，让我们用智慧的选择，为每一台电动机穿上坚实的保护衣，让动力之源永不停歇。
