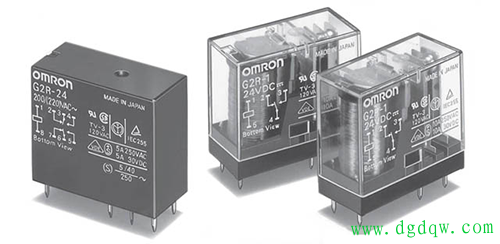

　　说起工控，很多人对知识感到头疼。今天就来系统聊聊这个话题，希望能帮到大家。 电工 、 工控 从业者在调试电路时都会发现，绝大多数 继电器
　　本体不会标注吸合电流、释放电流核心参数。想要精准获取这两个关键数值，保障电路稳定运行，主要依靠官方规格书查询和实物实测两种方式，两种方法各有优势，适配不同作业场景。 一、查阅官方规格书（精准高效首选）
　　继电器厂家提供的官方规格书，是获取参数最准确、最高效的途径。手册中会明确标注继电器线圈核心工作参数，可直接对照查阅，核心参数包含四类：
　　1. 吸合电流：能够驱动继电器衔铁完成吸合动作的最小线圈电流，是继电器启动工作的临界电流值。
　　2. 释放电流：继电器保持吸合状态的最小电流，一旦线圈电流低于该数值，继电器衔铁会自动复位释放。
　　3. 额定电压与线圈电阻：部分厂家手册仅标注5V、12V、24V等线圈额定电压和直流线圈电阻，从业者可通过欧姆定律（电流=电压÷电阻），快速估算出继电器额定工作电流。



　　4. 工程经验参数比例：长期工控实操总结得出，常规继电器的额定工作电流，约为吸合电流的1.5倍；释放电流范围较窄，普遍为吸合电流的10%~50%，可作为无精准参数时的调试参考。 二、实物实测法（无规格书适配方案）
　　现场作业若无继电器官方规格书，可通过搭建简易测试电路，实测得出精准的吸合、释放电流参数，实操难度低、数据可靠性高。 1. 测试器材准备 可调直流稳压 电源 （固定电源可搭配滑动变阻器/电位器替代）、两台 万用表 （分别检测电流、电压）、待测继电器。 2. 详细测量步骤 （1）测量吸合电流
　　首先将继电器线圈、调至直流电流档的万用表、可调电源串联接线。dgdqw.com测试前务必将电源电压调至0V，或将串联电位器阻值调至最大，避免初始电流过大损坏器件。
　　接通电源后，缓慢调高电源电压，或逐步减小电位器阻值，让线圈电流平稳上升。当听到继电器发出清脆的“咔”声、衔铁完全吸合时，立即停止调节，此时万用表显示的电流数值，即为该继电器的吸合电流。为规避误差，可多次测试后取平均值。 （2）测量释放电流
　　保持原有测试电路不变，此时继电器处于稳定吸合状态。缓慢调低电源电压，或增大电位器阻值，逐步降低线圈工作电流。
　　当听到继电器发出“嗒”的复位声响、衔铁弹开复位时，即刻停止操作，万用表实时显示的电流值，就是继电器的释放电流。该数据可直接用于电路调试、参数匹配工作。
　　整体而言，规格书查询适合前期选型、快速核对参数，实测法适合现场调试、老旧无资料继电器参数核验，两种方法结合使用，可完全满足各类工控电路的设计与调试需求。
