实战技巧分享：低压总进线断路器保护整定计算方法与应用完全指南

gkxxw123

　　很多刚接触电气的朋友经常问：知识怎么处理？别急，这篇文章给你讲清楚。 电气 系统中，低压总进线 断路器

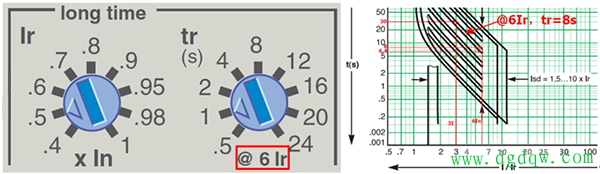

　　的保护整定对于确保系统的安全稳定运行至关重要。合理的整定设置不仅能够避免不必要的停电范围扩大，还能在发生故障时快速、准确地隔离故障区域。本文将详细介绍低压总进线断路器的过载长延时保护、短路短延时保护和短路瞬时保护的整定计算方法，并通过一个实例进行说明。 一、过载长延时保护整定
　　过载长延时保护主要用于在电路出现过载时，通过延时动作来保护电气设备免受损坏。整定电流Izd1通常按照变压器额定电流的1.1倍进行设置，以充分利用变压器的容量。具体计算公式为： Izd1 = 1.1 × Ieb 其中，Ieb为变压器额定电流。 二、短路短延时保护整定
　　短路短延时保护用于在电路中出现短路故障时，通过短暂的延时让下级断路器先行动作，确保故障被准确隔离。整定电流Izd2需根据最大电机的启动电流和线路计算电流来确定。具体计算公式为： Izd2 ≥ K2 × (IstM1 + IC1)
　　其中，IstM1为最大电机的启动电流，IC1为除最大电机外的线路计算电流，K2为可靠系数，通常取1.2。
　　整定范围通常在2~5倍的过载长延时整定电流之间，具体值需根据不同项目的实际情况进行计算确定。 三、短路瞬时保护整定
　　短路瞬时保护用于在电路中出现短路故障时，迅速切断故障电流，以保护电气设备免受损坏。由于断路器的短路瞬动脱扣全分断时间在20ms以内，而电机启动电流的非周期分量衰减时间约为30ms左右，因此短路瞬时保护值的整定需要考虑电机的全启动电流。具体计算公式为： Izd3 ≥ K3 × (I'stM1 + IC1)



　　其中，I'stM1为电机的全启动电流，IC1为除最大电机外的线路计算电流，K3为可靠系数，通常取1.2。
　　根据《全国民用建筑工程设计技术措施-电气》2009版推荐，Izd3的取值应不小于过载长延时整定电流Izd1的10倍。然而，在实际应用中，这个值可能并不总是适用。为了确保瞬时保护的准确性和可靠性，应根据项目的实际情况进行复核和调整。 四、实例分析
　　以一个具体项目为例，假设供电变压器容量为800kVA，项目中最大一台电机为90kW。下面进行低压总进线断路器保护整定的计算： 过载长延时保护整定：
　　Izd1 = 1.1 × (800 / 1.732 / 0.4) = 1270A 短路短延时保护整定：
　　IstM1 = (90 / 1.732 / 0.38 / 0.8) × 7 = 1196A IC1 ≈ Ieb = 800 / 1.732 / 0.4 = 1155A Izd2 ≥ 1.2 × (1196 + 1155) = 2821A （注：实际整定值需根据项目实际情况进行确定） 短路瞬时保护整定： I'stM1 = 2.3 × 1196 = 2750A Izd3 ≥ 1.2 × (2750 + 1155) = 4687A
　　然而，根据技术措施要求，Izd3可取Izd1的10倍，即12700A。但考虑到实际计算的Izd3值（4687A）并未达到此值，并且为了避免出现越级跳闸的情况，可以将Izd3设置为Izd1的10倍，即12700A。但需注意，应复核低压母线上发生短路时总断路器的瞬时保护灵敏度，确保其在短路故障时能够可靠动作。 五、总结
　　在设计10/0.4kV变电所系统时，低压总进线断路器的保护整定需根据项目的实际情况进行计算和设置。过载长延时保护、短路短延时保护和短路瞬时保护的整定电流应合理设置，以确保系统的安全稳定运行。同时，还需注意复核各保护的灵敏度，确保其在故障时能够可靠动作。
