入门必读：DCS、SIS和PLC的DO输出

gkxxw123

　　为啥必须配中间继电器是电气领域的常见课题，本文结合真实案例，手把手带你搞懂其中的关键要点。

DCS


、SIS和


PLC


的DO输出，几乎都会配


中间


继电器

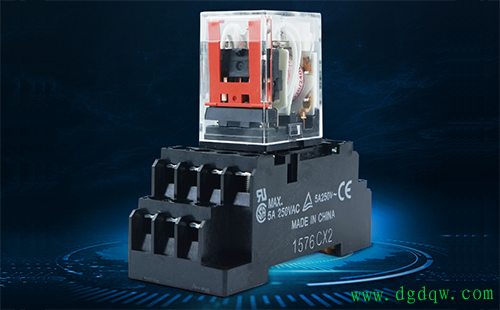

　　。很多新手疑惑，多这一个元件多一道工序，到底有啥用？其实答案很简单，配中间继电器的核心，就是为了“隔离+放大+保护”，相当于给系统DO输出加了一层“保镖”，少了它，很容易烧卡件、出故障。
　　今天就给大家把这件事讲透彻，说说DCS、SIS和PLC的DO输出配中间继电器的4个核心作用，实操中避开误区，既保护设备，也减少维修成本。
　　第一个核心作用，也是最重要的——




电气

　　隔离。咱们都清楚，DCS、SIS和PLC的DO输出，都是

弱电

　　信号，一般是24V或48V；而现场的设备，比如

接触器

　　、电磁阀，用的都是强电，常见的380VAC、220VAC、110VAC。中间继电器的关键作用，就是把控制系统的弱电和现场的强电完全隔离开。这样一来，哪怕现场出现烧毁、短路，或者产生感应电，也不会直接窜到控制系统里，避免把昂贵的卡件直接烧穿，这也是配中间继电器最核心的意义。
　　第二个作用，信号放大，增强驱动能力。DCS、SIS和PLC的DO输出点，本身能承载的电流很小，根本带不动现场的大负载。比如接触器、大功率电磁阀，还有大电流回路，直接接DO输出，不仅带不动，还会损坏输出点。而中间继电器就能解决这个问题，它可以承接DO输出的弱电信号，再驱动这些大负载，相当于一个“信号放大器”，让整个控制系统的驱动能力翻倍。
　　第三个作用，保护DCS、SIS和PLC的卡件，降低维修成本。现场的线路一般都很长，干扰多、容易出现过压，甚至接线反接的情况，这些问题都可能损坏控制系统的卡件。要知道，一个中间继电器也就几十块钱，坏了直接更换，成本很低；但如果DO输出点直接接现场，导致卡件烧毁，一个卡件就要几千块，损失就大了。中间继电器相当于“牺牲自己，保护核心”，性价比极高。
　　第四个作用，触点转换，方便现场接线。实际实操中，第三方设备的接口要求不一样，有的需要常开触点，有的需要常闭触点；有的需要无源信号，有的需要有源信号。中间继电器就能灵活转换，把常开触点变成常闭，把无源信号转换成有源信号，完美匹配电机、电磁阀、第三方控制柜的不同接口需求，不用额外改动线路，省了很多麻烦。
　　最后用一句话总结，大家记牢就好：DCS、SIS和PLC的DO输出配中间继电器，就等于给系统DO输出加了一层“保镖”，核心就是隔强电、防烧卡、带负载、保安全。
　　不管是DCS、SIS还是PLC控制系统，DO输出配中间继电器都是实操中的常规操作，不是多余的步骤，而是保护设备、保障系统稳定运行的关键。了解它的这4个核心作用，实操中就能合理配置，避免因省成本、图省事而出现故障，减少不必要的损失。
