一文读懂：小型1P+N断路器与1P+N漏电开关的区别

gkxxw123

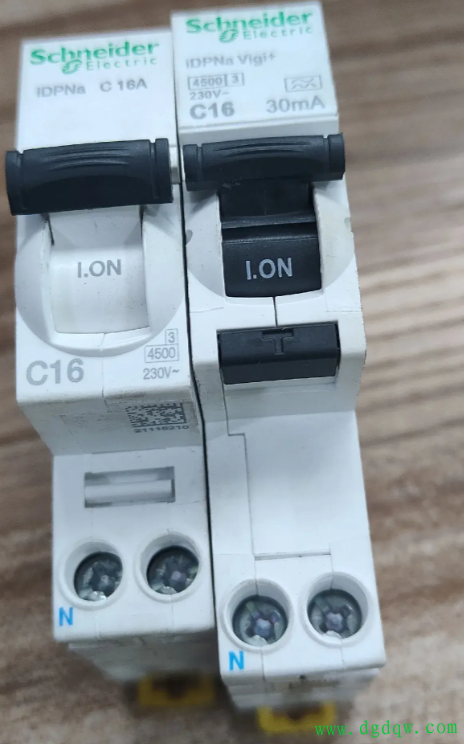

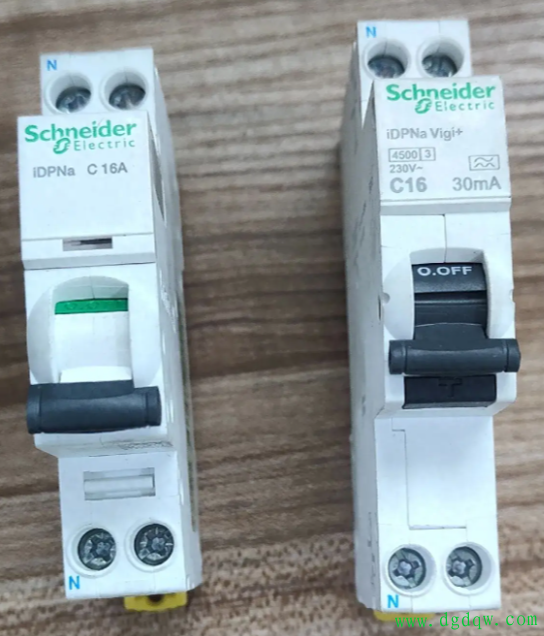

　　很多刚接触小型的朋友经常问：断路器与怎么处理？别急，这篇文章给你讲清楚。 断路器 均为C型，额定电流均为16A，且均为单极带零线（1P+N）设计，占用 配电箱 的一个空间位。这类断路器以其小巧的体积为特点，能够有效节省安装空间。
　　这两个断路器在功能上有所不同：一个是普通断路器，另一个则是漏电断路器，其漏电动作电流设定为30mA。值得注意的是，漏电断路器上仅设有一个测试按钮，而没有复位按钮。当电路中的漏电电流超过30mA时，漏电断路器会自动跳闸，切断 电源 。
　　在安装1P+N断路器时，需要特别注意接线的正确性。标有“N”的端子应连接零线，而另一端则应连接火线，切勿混淆。

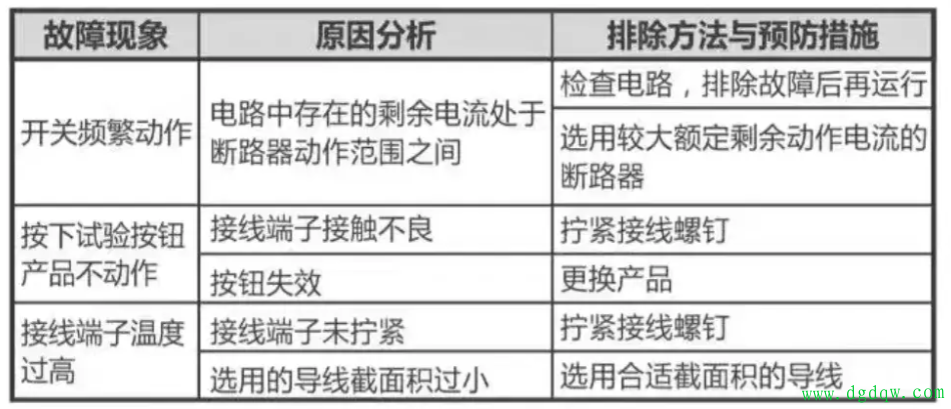

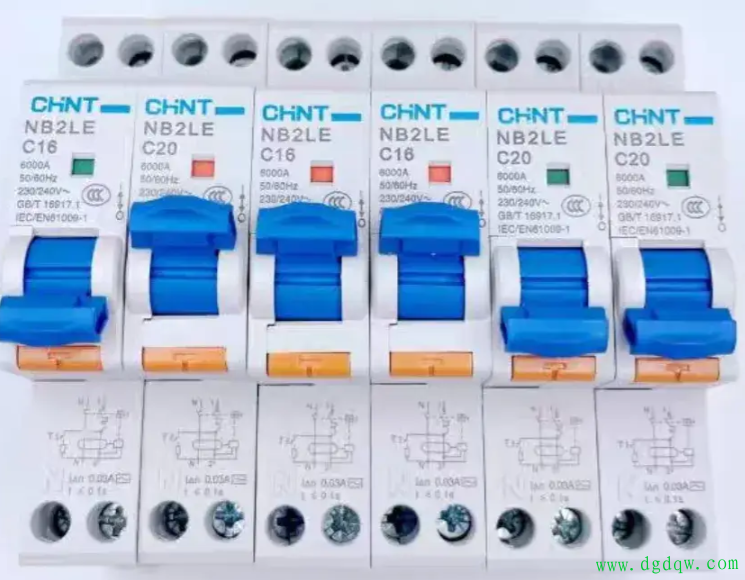

　　漏电断路器不仅具备普通断路器的所有保护功能，如过载和短路保护，还额外增加了漏电保护功能。因此，可以将其视为在普通断路器基础上增添了漏电检测功能的升级版。 C型断路器通常被用于照明和插座的控制电路中。 针对漏电断路器的常见故障，我们进行如下分析：
　　若漏电断路器频繁跳闸，可能是由于电路中存在漏电或短路现象。此时，可使用排除法逐一检查用电设备，以确定故障源。
　　若按下测试按钮后漏电断路器无反应，可能是由于测试按钮失效（产品质量问题）、进线未压紧或上端电源未接通等原因所致。
