热继电器和电机综合保护器在电动机保护中的应用比较

gkket

电动机是现代工业和生活中不可或缺的一部分，而对其的保护则显得尤为重要。热继电器和电机综合保护器是两种常见的电动机保护设备，它们都可以对三相交流电动机进行过载和缺相保护。然而，在实际使用过程中，由于各种原因（例如交流接触器主触头老化粘连造成缺相），可能会出现断路器自动跳闸的情况。本文将对比分析热继电器和电机综合保护器在这种情况下的表现。

热继电器的工作原理和接线方式

热继电器是一种基于电流热效应工作的电器保护设备，其工作原理是通过监测电流变化来触发动作。在电动机过载或缺相保护中，热继电器可以同时断开主回路和控制回路，从而实现对电动机的全面保护。然而，热继电器的电流调节范围相对较小，通常按照电动机额定电流的1.1～1.5倍配置。这意味着如果电动机的实际工作电流超出这个范围，热继电器可能无法提供足够的保护。

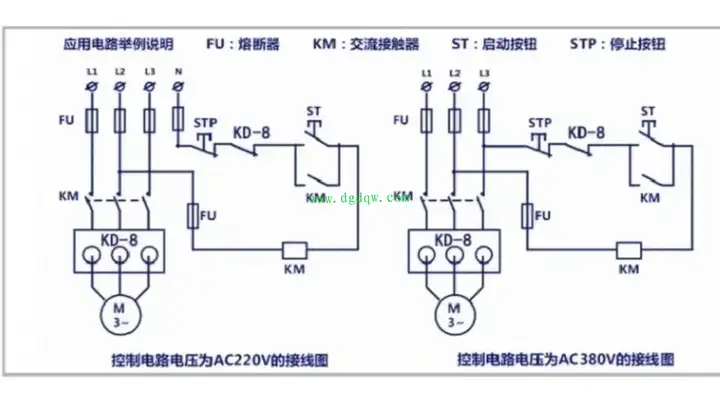

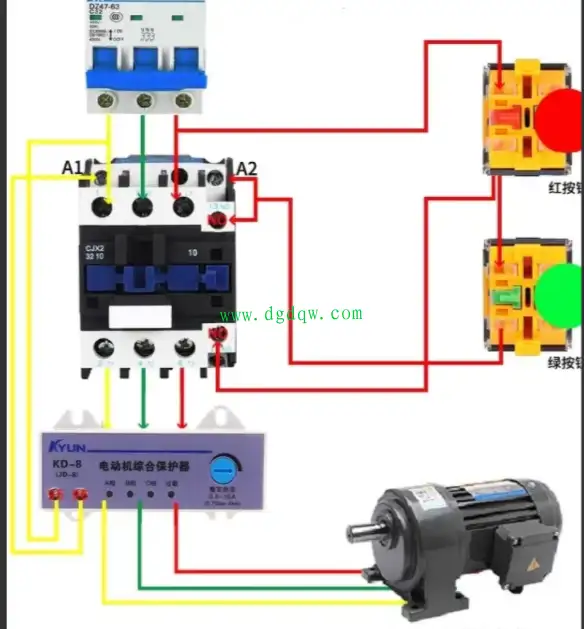

电机综合保护器的工作原理和接线方式

电机综合保护器是一种集成了多种保护功能的电器保护设备，包括过载保护、缺相保护、短路保护等。在电动机缺相保护中，电机综合保护器只会断开控制回路，而不会断开主回路。这是因为电机综合保护器可以通过检测电流变化来判断是否出现缺相情况，而无需依赖物理触点的动作。此外，电机综合保护器的电流调节范围较大，可以根据电动机的实际工作电流进行调整。

总的来说，热继电器和电机综合保护器各有其优势和不足。热继电器操作简单，但电流调节范围较小；电机综合保护器功能全面，但需要额外的电路设计。在实际使用中，应根据电动机的具体工作条件和需求选择合适的保护设备。
