　　在日常双向晶闸管的全面检测与性能评估工作中，知识是很多人都会遇到的问题。下面结合实际案例，为大家详细讲解。 电子
　　元件中的重要一员，其特性与功能在多种电路中扮演着关键角色。为了确保双向晶闸管的正常工作，我们需要对其进行细致的检测与性能评估。本文将分步骤介绍如何检测双向晶闸管的电极、判断其好坏以及验证其触发能力。 一、电极检测 第一步：找出T2极
　　首先，通过观察双向晶闸管的内部结构图（如图6-15所示），我们知道T1与G极之间为P型半导体，其电阻值极小，通常只有几十欧姆。而T2极则远离G极和T1极，因此与它们之间的正、反向电阻都接近无穷大。检测时，将 万用表



　　调至R×1挡，测量任意两个电极之间的电阻。当发现某两个电极间的正、反向电阻均极小时，这两个电极即为T1和G极，而剩下的一个电极则是T2极。 第二步：区分T1极与G极

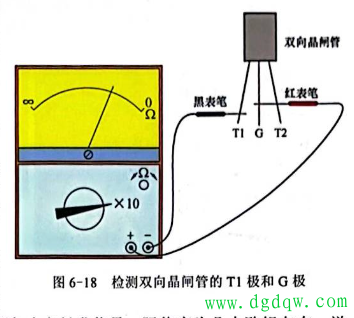

　　在确定了T2极之后，接下来需要区分T1极与G极。将万用表调至R×10挡，假定一个电极为T1极，另一个为G极。首先，将黑表笔接于假定的T1极，红表笔接T2极，此时测量得到的电阻值应为无穷大。随后，用红表笔将T2极与G极短路（如图6-18所示），给G极加上负触发信号。若此时阻值变为几十欧姆左右，且在断开短路后阻值保持较小，说明假设正确，即黑表笔接的是T1极，红表笔（先前已确定连接T2极）另一端连接的是G极。反之，若断开短路后阻值迅速增大至无穷大，则说明先前的假设错误，需要重新判断。 二、好坏检测 第一步：测量T1、G极间电阻
　　将万用表调至R×10挡，测量T1与G极之间的正、反向电阻。正常情况下，这两个方向的电阻值都应很小，约为几十欧姆。若电阻值为0，则表明T1、G极之间短路；若电阻值为无穷大，则表明开路。 第二步：测量T2与其他极间电阻



　　接下来，将万用表调至R×1k挡，分别测量T2与G极、T2与T1极之间的正、反向电阻。正常情况下，这些电阻值都应接近无穷大。若发现某两极间电阻值异常小，则说明存在短路问题。 三、触发能力检测 为了全面评估双向晶闸管的性能，还需检测其触发能力。 第一步：正向触发检测

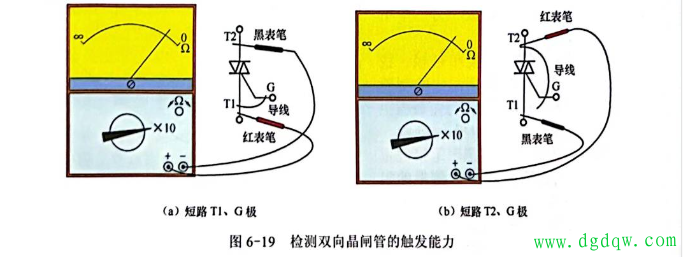

　　将万用表调至R×10挡，红表笔接T1极，黑表笔接T2极。此时测量得到的电阻值应为无穷大。随后，用导线将T1极与G极短路（如图6-19(a)所示），给G极加上触发信号。若晶闸管触发正常，T1、T2极间电阻应迅速下降至几十欧姆左右，且在断开短路后保持导通状态。 第二步：反向触发检测
　　类似地，将万用表红黑表笔位置互换，即黑表笔接T1极，红表笔接T2极。测量并确认初始电阻值后，用导线将T2极与G极短路（如图6-19(b)所示），进行反向触发测试。若触发成功，T1、T2极间电阻同样应显著降低，并在断开短路后维持导通。
　　通过以上两步检测，若双向晶闸管均表现出正常的触发能力，则说明其性能良好；反之，则可能存在损坏或性能不良的情况，需进一步排查或更换。
