　　知识是电梯门旁路装置与井道安全门的检验及风险防范全解析领域的常见课题，本文结合真实案例，手把手带你搞懂其中的关键要点。

电梯

　　如同一位不知疲倦的“行者”，每日承载着人们上下穿梭。然而，你是否想过，这位“行者”的背后，有着诸多关乎我们生命安全的细节？其中，电梯门旁路装置和井道安全门的安全问题，就像是隐藏在暗处的“陷阱”，一旦被忽视，可能带来严重后果。今天，就让我们一同揭开它们的神秘面纱。

一、检验规则对电梯门旁路装置和井道安全门的严格要求


1. 门旁路装置：运行有条件，安全无小事

　　旧版检验规则TSG T7001—2009《电梯监督检验和定期检验规则—曳引与强制驱动电梯》第2号修改单，已对新装电梯的电梯层门及轿门旁路装置提出了强制性要求。而新版检验规则TSG T7001—2023《电梯监督检验和定期检验规则》附件A第A1.2.3.4条第(3)款，更是进一步明确了对门旁路装置的具体要求。当门旁路装置处于旁路状态时，电梯的正常运行将被取消，包括自动门的任何运行。此时，只有在检修运行控制或者紧急电动运行控制下，电梯才被允许运行。而且，在运行期间，轿厢上的听觉信号和轿底的闪烁灯必须起作用，就像是为电梯的“特殊行动”设置了明显的警示标志。

2. 井道安全门：应急救援的“生命之门”

　　TSG T7001—2023附件A第A1.2.2.5.1条第(1)款规定，当地坎与层门（或安全门）地坎间距大于11 m（对于消防员电梯，大于7 m）时，井道壁对应位置需设置中间安全门。这一要求旨在确保所有相邻地坎间距符合限值，构建完整的应急救援通道体系，以便在紧急时刻能够迅速开展乘客救援工作。同时，该规定第(2)款对井道安全门的细节也做出了明确规范。井道安全门不能向井道内开启，其高度不小于1.80 m，宽度不小于0.35 m；门上装有用钥匙开启的锁，门开启后不用钥匙能够将其关闭和锁住，门锁后不用钥匙能够从井道内将门打开；并且，验证门关闭状态的

电气

　　安全装置功能必须有效。




二、真实案例：电梯门旁路装置短接井道安全门电气安全回路的隐患


1. 检验案例惊现隐患

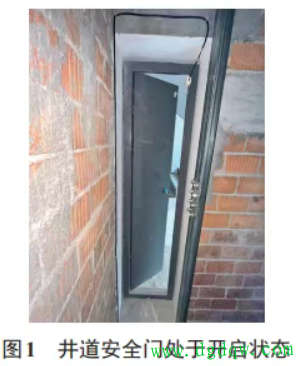

　　2024年9月，在浙江省湖州市某小区，笔者对2024年6月出厂的55台某品牌电梯进行监督检验。在这55台电梯中，有12台电梯是同型号的7层4站5门电梯。当对这12台电梯验证层门旁路装置切换至旁路状态后是否符合检验规则时，一个令人担忧的情况出现了。打开井道安全门，并手动操作检修运行按钮，此时电梯竟然仍然可以检修运行。这意味着，当电梯处于层门旁路或轿门旁路状态时，井道安全门的电气安全装置也同时被旁路，无法验证井道安全门是否闭合。这种情况就像一颗“定时炸弹”，随时可能给维保人员、救援人员和乘客带来剪切、撞击或挤压等严重安全威胁。

2. 深入剖析原因

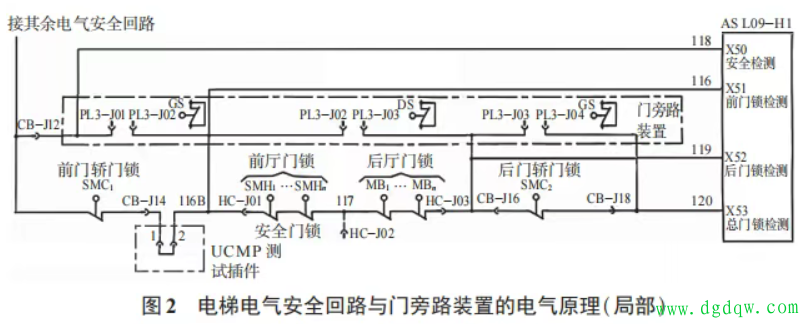

　　为了找出问题的根源，笔者查阅了该电梯电气安全回路和门旁路装置电气原理图。发现电梯电气安全回路中没有井道安全门的触点，也没有对层门和轿门旁路装置的控制范围进行标注。这表明电梯电气安全回路和门旁路装置的设计存在缺陷。此外，电梯安装人员在接线时，未将井道安全门的电气安全装置接入门安全回路，而是将其串联接入了相邻层站的层门门锁安全回路。这使得在层门旁路装置旁路状态下，井道安全门的门锁也被旁路，导致在井道安全门未闭合的情况下，电梯仍然可以检修运行。而GB/T 7588.1—2020《电梯制造与安装安全规范 第1部分：乘客电梯和载货电梯》明确要求，门旁路装置不应旁路检查通道门、井道安全门、检修门、轿厢安全门和轿厢安全窗关闭位置或锁紧状态的电气安全装置。也就是说，当电梯处于门旁路状态时，井道安全门的电气安全装置仍应具有验证井道安全门关闭状态的功能。

三、多管齐下：防范电梯门旁路装置短接井道安全门电气安全回路的有效措施


1. 硬件设计改进：为安全筑牢“防线”

　　采用互锁逻辑设计：增设井道安全门独立旁路开关，使其与层门和轿门旁路装置物理分离，避免二者同时短接。例如，可以采用双钥匙联动机制，当对层门和轿门旁路时，须插入井道安全门旁路钥匙才能生效，增加了一层安全保障。
　　增加动态安全检测系统：为井道安全门配备门缝异物检测系统，如采用激光扫描或压力感应条的方式。在门旁路状态下，若检测到井道安全门区有异物，电梯应立即停梯，防止因异物干扰导致安全事故。
　　改进井道安全门电气安全回路的设计：井道安全门电气安全回路采用双通道独立检测（如串联 + 并联方式），当任一通道检测出现异常时，应触发停梯，确保电气安全回路的可靠性。




2. 人员责任落实：守护安全的关键“链条”

　　设计人员：应深入掌握门旁路装置的原理，以及制造规范和检验规则对门旁路装置的要求，从源头上确保产品的本质安全，为电梯安全奠定坚实基础。
　　安装人员、维保人员：要熟悉门旁路装置的原理，掌握其操作禁令和检验方法。在验证层门和轿门旁路装置的符合性时，仔细核查层门和轿门旁路装置的电气原理图，特别要注意检查井道安全门、检修门等电气安全装置的功能是否有效。若层门和轿门旁路装置接线正确，在层门和轿门旁路的状态下人为动作井道安全门、检修门的电气安全触点，并进行检修运行操作，电梯应不能检修运行。
　　检验人员：若发现门旁路装置存在短接井道安全门电气安全回路的隐患时，应及时向电梯使用单位说明风险并开具意见通知书，坚决做好安全的最后一道防线的守护者。

3. 标准修订建议：完善安全的“规则框架”

　　修订标准时，应强制规定井道安全门电气安全装置独立供电，与门旁路装置电路物理隔离；同时，门旁路装置需通过功能安全认证，如达到SIL2等级，从标准层面提升电梯的安全性。

4. 研发防护新技术：为安全注入“新动力”

　　层门和轿门门锁创新：尝试使用磁吸式门锁，在门旁路时需应用专用磁场发生器激活，避免使用常规短接方法，减少因短接带来的安全风险。
　　开发新型报警材料：研发石墨烯导电膜，覆盖井道安全门门锁电气安全触点，若短接则会导致膜层破裂并触发报警，及时发现并处理安全隐患。
　　电梯门旁路装置和井道安全门的安全性能，直接关系到维保人员、救援人员和乘客的生命安全。各责任主体必须严格落实安全责任，形成一个完整的安全保障链。电梯使用单位要加强日常巡查力度，监督安装人员、维保人员严格按照安全技术规范施工，做到隐患早发现、早处置。安装人员、维保人员及检验人员应依据国家标准与安全技术规范，对电梯各项技术指标进行全面检查，确保门旁路装置与井道安全门安全可靠，满足维保和应急救援的需求，让电梯真正成为人们安全出行的“安心之选”。
