变频器调试踩坑？完整流程 + 实操技巧

gkxxw

   一、安装与初步检查
   安装完成后，检查变频器显示窗的出厂显示是否正常。若显示不正确，先尝试复位操作，若问题依旧，那就得要求退换，以免后续使用出现问题。


   1.电机参数设置：设置电机的功率、极数时，要综合考虑变频器的工作电流。设定变频器的最大输出频率、基频以及转矩特性也很关键。V/f类型选择包括最高频率、基本频率和转矩类型等项目。最高频率按电动机及其负载要求设定，基本频率按电动机额定电压设定，转矩类型根据负载是恒转矩还是变转矩来选。通用变频器有多条V/f曲线供用户选择，风机和泵类负载要将转矩运行代码设置成变转矩和降转矩运行特性。为改善启动低速性能，在低频段要对电压适当补偿以提升转矩，一般由用户人工设定。

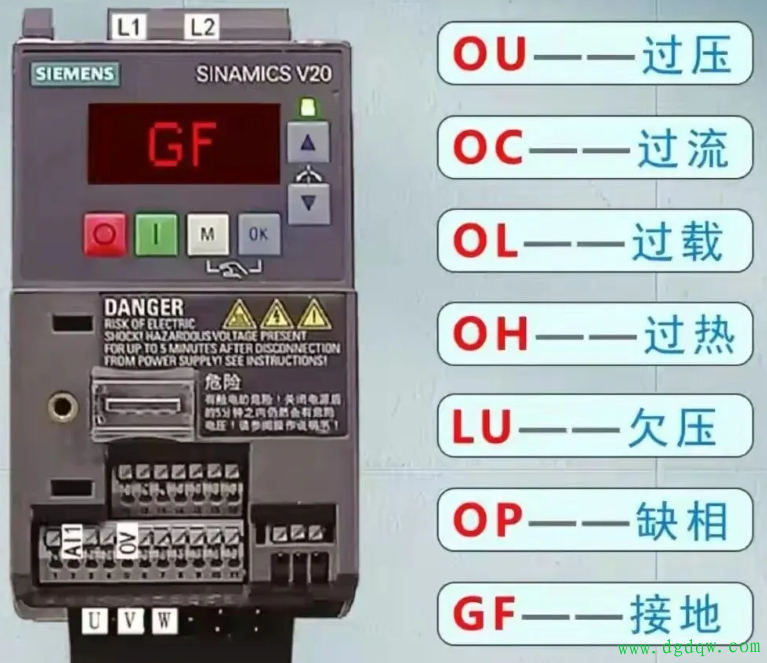

   3.保护功能设置：熟悉变频器运行故障时的保护代码，观察热保护继电器出厂值和过载保护设定值，必要时可修改。电子热继电器的门限值是电动机和变频器额定电流的比值，通常用百分数表示，其门限最大值不超过变频器最大容许输出电流。
   1.手动操作观察：手动操作变频器面板的运行停止键，观察电机运行停止过程及变频器显示窗有无异常。
   3.运行曲线调整：若变频器在限定时间内仍保护，应改变启动/停止运行曲线，从直线改为S形、U形线或反S形、反U形线。电机负载惯性大时，采用更长启动停止时间，并根据负载特性设置运行曲线类型。
   5.更换变频器：若故障依旧，应更换更大一级功率的变频器。
   四、变频器与上位机相连进行系统调试
   掌握这些变频器调试技巧，能让你在实际工作中更加得心应手，确保设备稳定高效运行。
