从零开始：二极管导通电压影响因素全解析，选型必看！

gkxxw123

　　说起二极管导通电压影响因素全解析，很多人对选型必看感到头疼。今天就来系统聊聊这个话题，希望能帮到大家。 电子 电路的世界里， 二极管
　　虽小，却起着至关重要的作用。而二极管的导通电压，更是决定其工作特性的关键因素之一。你是否曾好奇，为什么不同类型、不同材料的二极管会有不同的导通电压？这背后究竟隐藏着怎样的科学原理？今天，就让我们一同深入探究二极管导通电压的奥秘。 一、半导体材料：决定导通电压的基础
　　二极管的导通电压，又称正向电压降，其数值大小首先由半导体材料而定。以常见的硅（Si）材料制作的二极管为例，它的导通电压约为 0.6V - 0.7V。这是因为硅的禁带宽度决定了电子跨越能带所需的能量，从而影响了其导通电压。而锗（Ge）二极管则有所不同，其导通电压相对较低，约 0.2V - 0.3V，这也是源于锗本身的半导体特性。

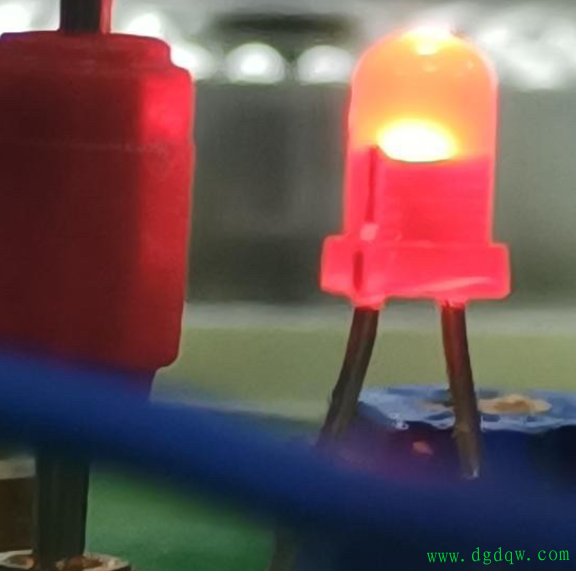

　　对于那些由金属半导体结构成的肖特基二极管，其导通电压更低，一般在 0.15V - 0.4V 之间。这种独特的结构使得它在低电压应用场景中具有优势。与之相反，像砷化镓（GaAs）或 LED 发光二极管，其导通电压则更高。例如，发红光的 LED 约 1.8V，发蓝光的 LED 约 3V。这同样是由于它们的禁带宽度不同，导致电子跃迁所需的能量不同，进而影响了导通电压。 二、PN 结特性：掺杂浓度与温度的影响



　　除了半导体材料，PN 结的特性也对二极管的导通电压有着重要影响。其中，掺杂浓度是一个关键因素。当 PN 结中 P 型和 N 型半导体的掺杂浓度越高时，载流子注入效率就会提高，这使得二极管的导通电压会略微降低。
　　同时，结温的变化也会对导通电压产生影响。当温度升高时，导通电压会降低。这是因为禁带宽度会随温度升高而减小，电子跨越能带所需的能量也就相应减少。这一特性在实际应用中需要特别注意，尤其是在一些对温度敏感的电路设计中。 三、工作电流：导通电压的动态变化
　　二极管的工作电流同样会影响其导通电压。根据二极管的 I - V 特性，导通电压会随正向电流的增大而略微升高。这意味着在不同的工作电流下，二极管的导通电压并非是一个固定值，而是会在一定范围内变化。因此，在实际电路设计中，需要根据具体的工作电流来考虑二极管的导通电压。 四、制造工艺：细节决定导通电压差异
　　二极管的制造工艺也会对其导通电压产生影响。例如扩散深度、结面积等因素，都会导致在大电流下导通电压升高。这些制造工艺上的差异，使得即使是相同材料和类型的二极管，其导通电压也可能存在一定的差别。
　　综上所述，二极管的导通电压主要由半导体材料和 PN 结特性（包括掺杂浓度和温度）决定，同时受工作电流和制造工艺的影响。在实际应用中，我们需要根据具体的电路要求和数据手册（Datasheet）中的 I - V 曲线，选择合适的二极管器件，以确保电路的正常运行。只有深入了解二极管导通电压的影响因素，我们才能在电子电路设计中做到得心应手，充分发挥二极管的作用。
