　　很多刚接触称重传感器是如何工作的的朋友经常问：如何使用称重传感器怎么处理？别急，这篇文章给你讲清楚。

传感器

　　作为实现这一关键功能的核心元件，宛如一位默默守护的“重量守护者”，其重要性不言而喻。那么，它是如何洞察毫厘之差，将物体的重量转化为清晰电信号的呢？让我们一同揭开称重传感器的神秘面纱。

一、初识称重传感器

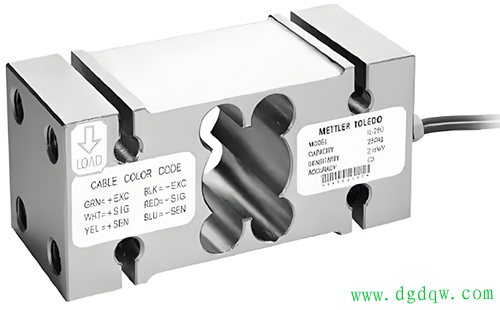

　　称重传感器，本质上是一种力传感器（Force Transducer），更是能量形式转换的“魔术师”。它肩负着将无形的力转换为

电子




　　设备可读的电信号的重任，如同一座桥梁，连接着物理世界与电子数据领域。
　　在日常生活中，应变片式称重传感器堪称“明星选手”，广泛潜伏于各类测重设备之中，几乎成为重量测量的“标配”。它就像一位忠实的卫士，时刻准备着将物体的重量秘密转化为电信号，为后续的数据处理与分析提供基础。

二、探秘称重传感器工作原理


（一）形变引发电阻变化

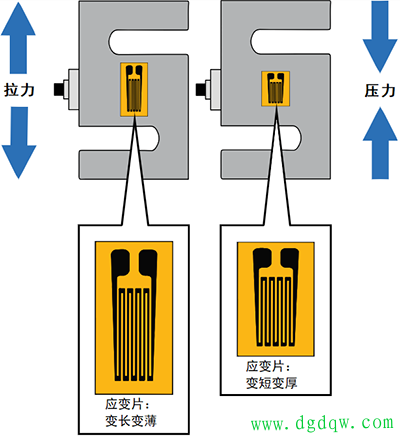

　　称重传感器内部，附着在柔性基底上的极细电阻材料是核心“舞者”。当外力作用在传感器本体时，柔性基底仿若柔软的舞者被外力推动，瞬间发生形变，而这股力量顺势传递给电阻材料，使其随之“翩翩起舞”，改变自身形状。
　　由于电阻条尺寸的改变，其电阻值也随之起伏，如同舞者变换姿势带来节奏的变化。然而，这一电阻变化量相较于材料的原始总电阻，恰似涓涓细流之于浩瀚江河，通常处于 1:100 的微小量级，直接测量绝对电阻值仿若大海捞针，困难重重。




（二）惠斯通电桥：放大微小信号的“舞台”

　　为解决这一难题，柔性基底上的电阻材料巧妙排列成惠斯通电桥（以查尔斯·惠斯通爵士命名）这一特殊电路结构。惠斯通电桥宛如一个精致的钻石舞台，每条边都站着一个“电阻演员”。
　　当未施加外力时，所有“演员”（电阻器）阻值相同，每个“桥臂”作为电阻分压器，输出电压相等，使得输出端呈 0V，恰似舞台开场时的平静。而一旦外力登场，某个“演员”阻值突变，打破平衡，该桥臂电压改变，输出端随之产生微小电压差，如同舞台上亮起的微妙灯光变化，为后续信号处理埋下伏笔。

三、称重传感器的内部结构：精密构造的“幕后功臣”

　　称重传感器的内部构造犹如一个精心雕琢的精密机械，每一个部件都发挥着不可或缺的作用。从柔性基底的弹性支撑，到电阻材料的精细布局，再到惠斯通电桥的巧妙搭建，各个环节紧密配合，共同为实现精准的力电转换奠定基础。

四、驱动称重传感器：信号调理与数字升级之路





（一）模拟信号调理：仪表放大器的“助力表演”

　　称重传感器的输出电压微弱且源自高阻抗源，宛如轻声细语难以直接被大众听闻。此时，信号调理电路登场，扮演着“扩音器”的角色。
　　它需要具备高输入阻抗，避免对分压器造成负载效应，如同小心翼翼的守护者，不干扰原有信号；同时还需拥有高共模抑制比，因每个桥臂绝对电压是激励电压一半，要能在复杂环境下精准捕捉有效信号；此外，较高的差分增益也必不可少。

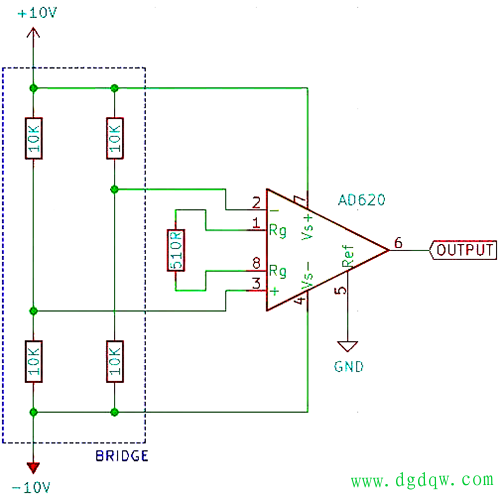

　　以采用增益为 100 的 AD620 仪表放大器，恰似给微弱信号装上“放大镜”，每 1mV 输入电压经其放大后产生 100mV 输出。例如电桥满量程输出±25mV 时，放大器输出达±2.5V，让信号清晰可辨，为后续处理做好准备。

（二）数字信号革新：便捷通信的“新时代舞步”

　　为克服模拟信号称重传感器使用中对技术要求高的局限，数字量接口称重传感器应运而生，开启全新篇章。它支持 UART、RS485 等接口，遵循标准的 MODBUS - RTU 通讯协议，如同掌握多种语言的“外交家”，能轻松连接




PLC

　　、

电脑

　　、显示模块和无线数传单元等设备，实现高效、稳定的数据传输与交互，让称重数据在数字化世界畅行无阻。

五、总结：称重传感器——精准测量的坚实基石

　　称重传感器从应变片式的常见应用，到基于惠斯通电桥的精妙工作原理，再到模拟信号调理与数字信号升级的发展路径，一步步构建起精准测量的稳固大厦。无论是工业大宗货物的计量，还是商业零售的小秤分拣，亦或是科研实验室的精密测控，它都以其独特的技术魅力，默默守护着重量数据的准确可靠，成为现代生活与生产中不可或缺的关键角色，持续推动各行业发展迈向更精准、高效的未来。
