收藏备用指南：DeviceNet的通信模式实战手册

gkxxw123

　　在日常的通信模式工作中，知识是很多人都会遇到的问题。下面结合实际案例，为大家详细讲解。 现场总线 领域中最常用的通信模式有两种： 一种是传统的源/ 目的 （点对点） 模式，

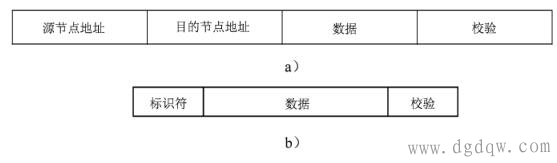

　　另一种是新型的生产者/ 消费者模式。 这两种通信模式各有特点， 两种报文格式如图 所示。 图　两种通信模式的报文比较 a） 源/ 目的模式的报文格式　b） 生产者/ 消费者模式的报文格式 1. 源/ 目的 （点对点） 通信模式的缺点 （1） 节点间同步动作困难
　　报文中含有特定的源/ 目的地址信息， 对于多个节点来说， 数据在不同的时刻到达， 实 现不同节点之间的同步是非常困难的。 （2） 浪费带宽 源节点必须多次发送数据给不同的目的节点， 从而造成了带宽的损失。 2. 生产者/ 消费者通信模式的特点 （1） 一个生产者， 多个消费者



　　在这种通信模式中， 报文不再专属于特定的源节点或目的节点， 一个报文可以被多个节 点接收。 该模式要求对信息打包， 信息包具有标识符。 （2） 数据更新同时发生 控制器仅仅需要发出一个报文， 其他设备通过报文标识符过滤方式对总线上的报文进行
　　监听、 识别， 当识别到所需的标识符后， 便开始接收、 采用整个报文， 即 “消费”。 多个消
　　费者节点从单个生产者节点那里同时获得相同的数据， 这样用很窄的带宽就可以实现多个设 备的同时动作。 （3） 适用于实时数据交换 标识符还提供了多级优先权， 可以更高效地传送 I/ O 数据。
　　当前广泛使用的现场总线中， 采用生产者/ 消费者通信模式的主要有 FF、 DeviceNet、 ControlNet 和 EtherNet/ IP 等。
