经验分享：HMI上第二编码器配置及相关参数设定

gkxxw123

　　很多刚接触电气的朋友经常问：知识怎么处理？别急，这篇文章给你讲清楚。

人机界面


（


hmi

　　）是连接人与机器的桥梁，它允许操作员直观、高效地监控和控制机器的运行。其中，编码器作为位置或速度反馈装置，在

自动化




　　系统中扮演着至关重要的角色。当需要在HMI上配置第二编码器时，我们需要遵循一定的步骤，并进行相关参数设定，以确保编码器的正常运行和准确反馈。
　　首先，进入驱动界面是配置第二编码器的起点。通过菜单导航至“驱动-驱动系统-驱动”，我们可以进入驱动配置的主界面。在这个界面上，使用驱动+或驱动-键来选择编码器接口模块（如本例中的SMC30）所在的驱动。通常，这些接口模块会集成在主轴驱动或其他关键驱动中。

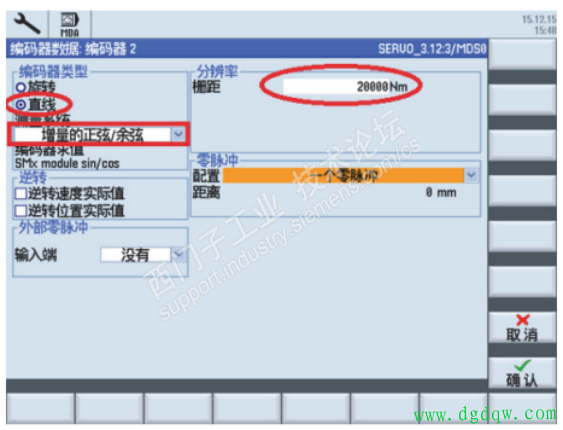

　　选择好编码器接口模块所在驱动后，我们需要进一步选择“编码器数据”软键，以进入编码器的具体配置界面。在这个界面上，通过编码器+或编码器-键，我们可以轻松地切换到“编码器 2”的配置选项。
　　配置编码器时，需要根据编码器的类型及具体参数进行相应的设置。这些参数可能包括编码器的分辨率、信号类型、

电气

　　特性等。特别需要注意的是，如果编码器和电机是轴对轴安装，且反馈值与电机方向相反，我们需要在配置中勾选“取反转速实际值”和“逆转位置实际值”选项，以确保反馈数据的正确性。

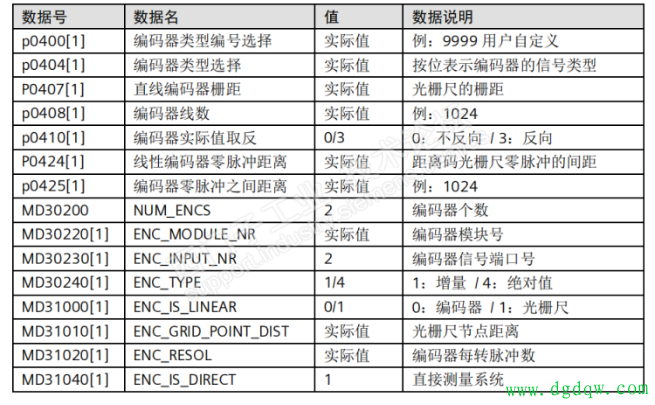

　　如果配置的是光栅尺作为第二编码器，那么配置过程会有所不同。光栅尺通常具有更高的精度和更长的测量范围，因此在配置时需要特别关注其参数设置，如测量范围、分辨率、零点位置等。这些参数需要根据光栅尺的规格书或厂家提供的数据进行准确填写。
　　完成第二编码器的参数配置后，我们需要选择“是”来保存相关数据。这一步至关重要，因为它确保了配置的持久性和稳定性。
　　配置数据保存后，还需要将第二编码器分配给对应的轴。这通常涉及到选择轴对象，并将刚刚配置的编码器与之关联。这样，系统就能够正确地识别和使用这个编码器提供的数据。
　　最后，为了使新的配置生效，我们需要根据系统提示选择“是”来重启系统。重启后，新的编码器配置和相关参数设定将正式生效，系统将能够利用第二编码器提供的数据进行更精确的控制和监测。
　　在整个配置过程中，确保遵循制造商的指南和建议，以及系统的

安全操作

　　规程。正确的配置和参数设定不仅能够提高系统的性能和稳定性，还能够减少故障和停机时间，为企业带来更大的经济效益。
　　综上所述，HMI上第二编码器的配置及相关参数设定是一个精细而关键的过程。通过遵循正确的步骤和设定准确的参数，我们可以确保编码器的正常运行和准确反馈，为工业自动化系统的稳定运行提供有力保障。
