入门必读：电动机绝缘测量工具摇表的使用技巧

gkxxw123

　　在日常电气工作中，知识是很多人都会遇到的问题。下面结合实际案例，为大家详细讲解。

电动机

　　绝缘状况时，手动摇表在很多情况下比

电子


兆欧表

　　更靠谱！特别是那些便宜劣质的电子兆欧表，测出来的数值和实际值差得可不是一星半点，误差大得很。所以啊，备上一块摇表，关键时刻能派上大用场。那摇表到底该怎么用呢？下面就给大家详细说说。

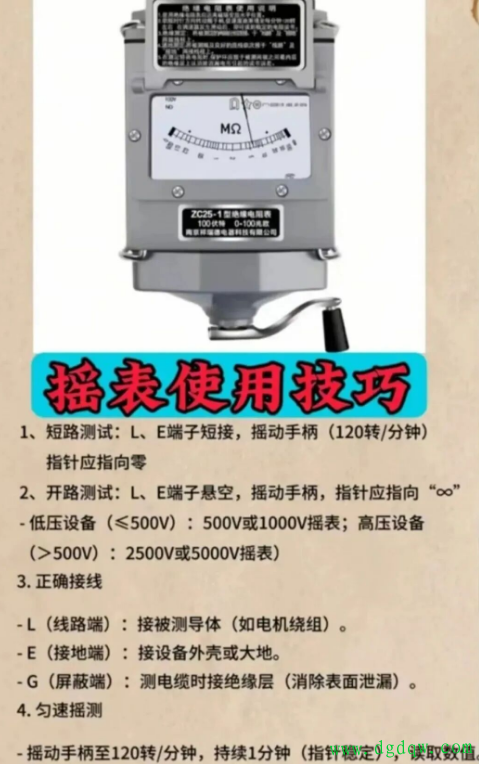

摇表是专门用来测量


电气

　　设备绝缘电阻的仪表，用的时候可得严格遵守安全规范。它的核心使用步骤包括选表、自检、接线、摇测、读数和放电。



　　先说说选表。得根据被测设备的额定电压来选摇表的电压等级。要是设备额定电压在500V以下，就选500V的摇表；要是超过500V，那就得选1000V到2500V的摇表。
　　选好表后，就得进行自检了。自检分开路试验和短路试验。开路试验时，把摇表的接线柱L、E、G都不接任何设备，然后以每分钟约120转的速度摇动手柄，这时候指针应该指向标尺的“∞”位置。短路试验呢，就是把L和E接线柱短接，再慢慢摇动手柄，指针得指向“0”位置。要是指针没指到这两个位置，那摇表就有故障了，得修好了再用。
　　接下来就是测量操作步骤了。第一步，得确保设备安全。测量前，必须切断被测设备的

电源

　　，还要对设备充分放电，可千万别带电测量，太危险了！
　　然后是正确接线。一般绝缘电阻测量时，把L端接在被测设备的导体部分，E端接设备外壳或者大地。要是被测设备表面漏电严重，像电缆这种，就得用上G端（屏蔽端），把它接到设备的屏蔽层或者不需要测量的部分，这样就能消除表面泄漏电流的影响了。
　　接线完成后，就可以摇测和读数了。摇动手柄的时候，要从慢到快，最后稳定在每分钟约120转的转速。保持这个匀速摇动大概1分钟，等指针稳定了再读数。注意，一定要边摇边读，不能停下来再读。要是测量过程中指针突然指到零，那就说明被测设备可能短路了，得马上停止摇动。
　　测量完成后，还得进行一些处理。先说拆线顺序，读数后，一边缓慢摇动手柄，一边先把L端接线拆掉，再停止摇动，最后拆掉E端接线，这样可以防止设备向摇表反充电，损坏仪表。拆完线后，还得用

接地

　　线把被测设备短接一下，让它充分放电。
