全面讲解：海信TLM3737型液晶电视高频头的33V电源电路原理和常见故障分析

gkxxw123

　　在日常海信工作中，型液晶电视高频头的是很多人都会遇到的问题。下面结合实际案例，为大家详细讲解。

开关


电源


供电

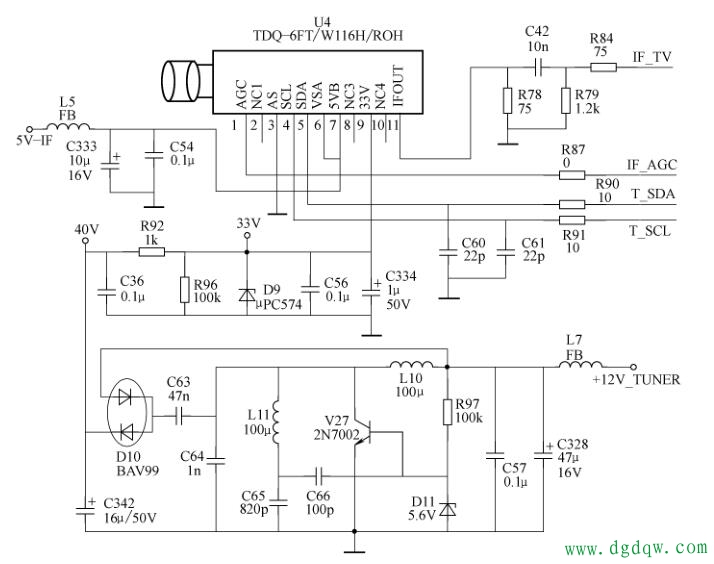

　　方式。电路如图所示。 图　海信TLM3737型液晶彩电高频头的33V电源电路

1. 电路分析

　　12V 电压经 L7、 C328、 C57 滤波后， 不仅通过 L10 加到振荡管 V27 的 c 极， 而且通过
　　R97 限流， 为 V27 的 b 极提供导通电压， 使 V27 导通， 它的导通电流使 L10 产生左负、 右
　　正的电动势， 致使 L11 产生下正、 上负的感应电动势， 该电动势通过 C66、 V27 的 be 结、
　　C64 构成的正反馈回路使 V27 饱和导通。 V27 饱和导通后， 它的 c 极电流减小， 由于电感内
　　的电流不能突变， 所以 L10 产生反相的电动势， 此时 L11 产生的反相电动势使 V27 截止。 V27 截止后， L10 产生的电动势通过 C63 耦合， D10 内的下

二极管

　　整流， C342 滤波产生 40V
　　直流电压。 随着 L10 释放能量， L10 和 L11 再次产生反相电动势， 致使 V27 再次导通。 重复 以上过程， V27 工作在振荡状态。
　　该电源工作后， C342 两端的 40V 直流电压经 R92 限流， D9 稳压后产生 33V 调谐电压， 再经 C334 和 C56 滤波后， 为高频头 U4 的调谐电路供电。

2. 典型故障检修





（1） 没有 33V 供电

　　首先， 测 C36 两端有无 40V 电压。 若有， 检查稳压管 D9、

电容

　　C56 和 C334 是否击穿，
　　若击穿， 更换即可； 若正常， 检查 R92 是否阻值增大或开路； 若是， 更换并检查负载是否
　　漏电； 若负载正常， 更换 R92。 测 C36 两端无 40V 电压， 说明自激振荡电路异常。 此时，
　　测振荡管 V27 的 b 极有无导通电压， 若没有， 在路检查 V27 的 be 结、 稳压管 D11 是否击
　　穿， 若正常， 检查启动电阻 R97 是否阻值增大即可； 若 V27 的 b 极有导通电压输入， 检查
　　正反馈电容 C66 是否容量不足， 若不足， 更换即可； 若正常， 检查 C63 和电感 L10、 L11。

（2） 33V 供电热机后不稳

　　首先， 查看振荡管 V27、 电感 L10、 电阻 R97 等

元器件

　　的引脚有无脱焊现象， 若有， 补
　　焊后即可排除故障； 若没有脱焊的元器件， 则说明电路异常。 首先， 测 C36 两端电压是否
　　稳定， 若稳定， 代换检查稳压管 D9、 电容 C56 和 C334， 若恢复正常， 则说明它们的热稳定
　　性差； 若无效， 则更换 R92。 测 C36 两端电压不稳定， 说明自激振荡电路异常。 此时， 代换
　　V27、 D11 后能否恢复正常， 若能， 说明 V27、 D11 热稳定性能差； 若无效， 检查 C66、 C63、 D10 和 L10 即可。
