实战经验总结：液晶电视模拟解码电路构成完全指南

gkxxw123

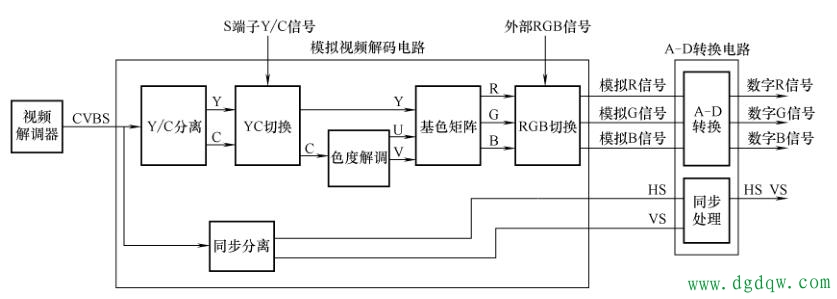

　　很多刚接触液晶电视模拟解码电路构成的朋友经常问：知识怎么处理？别急，这篇文章给你讲清楚。 图　典型模拟视频解码电路构成框图
　　由视频解调器输出的彩色全电视信号 CVBS 一路送到同步分离电路，由该电路产生行、
　　场同步信号； 另一路经 Y/ C 电路分离后产生亮度信号 Y 和色度信号 C， 与 S 端子输入的 Y、



　　C 信号进行切换， 被选择后的 Y 信号送到基色矩阵电路； 被选择的 C 信号通过色度解码电
　　路产生 U、 V 色差分量信号， 色差信号与亮度信号通过基色矩阵电路产生模拟的 R、 G、 B
　　三基色信号。 该基色信号与外部输入的 RGB 三基色信号通过切换后输出到 A-D 转换电路， 由该电路转换为数字 RGB 信号， 再送到去隔行处理电路进行扫描格式变换。

gkket

求个链接 / 教程，楼主好人一生平安～

gkxxw

占个楼慢慢看，先马克一下 楼主辛苦啦，期待下一篇分享

spraydryer

水个经验，楼主加油，支持你～
