WinCC框架模版及高级功能程序

gkket

本项目内集成了很多WinCC在做组态画面时的常用功能，项目在WinCC 7.5 SP2及以上平台进行过测试。希望能够给您的项目开发和学习带来些许便利之处。

1、项目运行登录及页面布局

1.1、激活SIMATIC Logon 功能后要先输入Windows用户身份验证



1.2、Windows用户身份验证成功后，登录WinCC用户身份



1.3、WinCC身份验证成功后，进入主界面



1.4、 页面布局

• 项目包含两种布局形式，一种是上中下布局，该布局中，页面导航栏在最上端，中间部分是主流程画面，下面部分是公司信息栏。另一种是左上中下布局，该布局中，左侧为导航栏，上端为项目标题栏，中间部分为主流程画面，下面部分为报警栏。
• 上中下布局

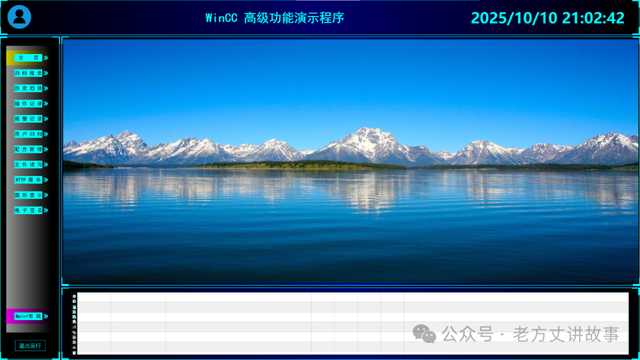

3. 左上中下布局

4. 两种布局之间可以任意切换

1.5、学习知识点

• 自定义用户登录窗口，通过脚本进行身份验证
• 两种界面布局的设计和切换


2、归档报表功能

2.1、 具体功能

• 归档报表功能页面，可以实现多种报表数据的查询功能
• WinCC归档变量查询并生成报表
• 日报表，选中某行可以在右侧看到饼图
• 月报表，选中某行可以在右侧看到饼图
• 年报表，选中某行可以在右侧看到饼图


2.2、知识点

• 归档变量数据的查询及报表生成
• 自定义数据库及表格
• 日报表全局脚本数据存储自定义数据库中
• 月报表全局脚本数据存储自定义数据库中
• 年报表全局脚本数据存储自定义数据库中
• 日、月、年报表数据的查询及报表生成
• MSHFlexGrid控件的使用（表格数据显示）
• MSFlexGrid控件的使用（表格数据显示）
• Microsoft Office Chart控件的使用（图形显示）


3、历史趋势功能

3.1、具体功能

• 通过复选框选中需要在趋势控件中显示的趋势（多选）


2. 通过选项组选择需要在趋势控件中显示的趋势（单选）

3. 在趋势控件中进行图形绘制（sin函数）

4. 右击IO域，根据IO域链接的变量在趋势控件中显示对应的归档变量趋势图

3.2、知识点

• 复选框、选项组的基本使用
• 一个趋势控件中显示不同趋势的刷选
• 利用趋势控件绘制自定义图形
• 在空白趋势中根据点击对象不同(典型应用IO域对象)，显示不同的趋势图


4、操作记录功能

4.1、具体功能

• IO域中修改值生成操作记录
• 页面按钮对象直接操作产生操作记录（直接获取操作对象名称）
• 在设备对象弹出的模版中操作按钮产生操作记录（钻取操作对象名称）


4.2、知识点

• IO域操作记录生成
• 画面直接对象操作生成操作记录
• 设备模版中对象操作生成操作记录
• 获取父类画面容器的名称
• C脚本和VBS脚本两种语言实现操作记录


5、报警记录功能

5.1、具体功能

• 报警记录的触发变量、状态变量、确认变量的组态
• 报警记录的组状态变量、组确认变量的组态
• 报警记录的报警回路调用函数功能使用


5.2、 知识点

• 报警记录状态变量、确认变量、报警回路的组态
• 报警回路调用自定义函数功能


6、用户归档功能

6.1 具体功能

• 用户归档的基本组态
• 用户归档控件的基本用法
• 用户归档数据的隐藏、排序、条件过滤
• 用户归档数据的导出


6.2、知识点

• 用户归档组态配置
• 用户归档控制变量的作用
• 用户归档控件的操作
• 通过脚本实现用户归档数据的隐藏、排序和筛选
• 通用筛选代码的实现
• 用户归档数据单元的访问及导出


7、配方管理功能

7.1、具体功能

• 利用用户归档实现配方数据管理
• 配方数据的新建、删除、上载、下载


7.2、知识点

• 用户归档进行配方数据管理的基本组态
• 用户归档控件工具栏实现配方数据的管理
• 利用脚本实现配方数据的管理


8、文件读写功能

8.1、具体功能

• .TXT文件的读写访问
• EXCEL文件的读写访问


8.2、 知识点

• 把变量值写入文件
• 从文件中读数据到变量中


9、WinCC和外部程序进行通讯功能

9.1、具体功能

• 基于TCP/IP和外部程序进行WinSock通讯
• WinCC Rest Connector功能
• 通用脚本发送HTTP请求功能
• 串口通讯功能


9.2、知识点

• WinSock控件的使用及通讯程序实现
• WinCC Rest Connectror功能配置及通讯报文的解析
• 通用HTTP通讯程序的编写及报文的编码和解码
• Microsoft Communiction Control控件的使用及串口通讯程序的实现


10、图形显示功能

10.1、 具体功能

• Microsoft Chart Control控件画图
• Microsoft Office Chart控件画图


10.2、 知识点

• Microsoft Chart Control控件的使用
• Microsoft Office Chart控件的使用


11、电子签名功能

11、 具体功能

• VBS直接调用电子签名函数
• 电子签名功能封装实现
• C脚本直接调用电子签名函数


11.2、 知识点

• 电子签名函数的使用
• 电子签名函数的封装

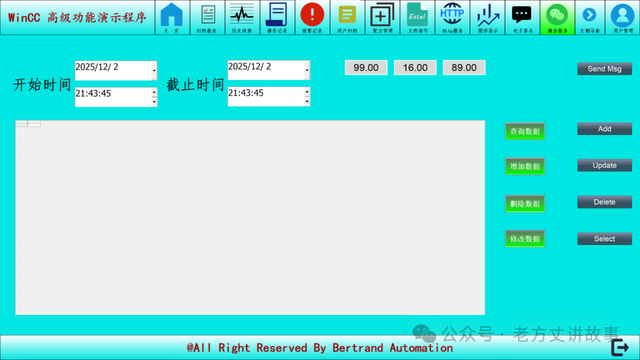

12 标准数据库操作

12.1、 数据库增删改查



12.2、 知识点

• 数据库的连接
• 数据记录的增加
• 数据记录按条件删除
• 数据记录按条件修改
• 数据记录按条件查询
• 表格控件的操作
