经验分享：避雷器额定电压与持续运行电压

gkxxw123

　　很多刚接触电气的朋友经常问：知识怎么处理？别急，这篇文章给你讲清楚。
　　圈的小伙伴们！是不是每次提到避雷器的额定电压和持续运行电压，脑袋就嗡嗡的？感觉好像知道，又好像模棱两可，今天

电工


电气

　　学习网小编就来一场“拨乱反正”的硬核科普，准备好颠覆认知了吗？

一、概念“罗生门”，国标来“断案”




　　先直奔主题，看国标《GB/T11032 - 2020交流无间隙金属氧化物避雷器》咋说。这额定电压啊，可不是咱常规理解的那种能一直扛着的电压，它是通过工频电压耐受时间特性试验和动作负载试验验证，允许在避雷器端子间持续 10s 的最大工频过电压方均根值，就这么短短 10s，考核的是暂时过电压，跟避雷器在电路里的“战斗岗位”有关。
　　再瞧瞧持续运行电压，这是能持久施加在避雷器端子间的工频电压方均根值，从定义看，倒和咱熟悉的那种设备额定电压有那么点“默契”。不过注意啦，咱聊的是无间隙金属氧化物避雷器，国标也是针对这类限制交流电力系统瞬态过电压的避雷器，别一股脑套用到所有避雷器上。

二、参数“连环套”，选型有诀窍

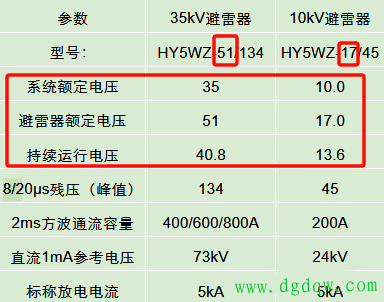

　　实际干活的时候，持续运行电压定好了，额定电压基本就稳了，所以电气参数选择得先从持续运行电压入手。咱电力系统常用避雷器都有典型型号，虽说和国标不完全严丝合缝，但大差不差，非典型项目参照国标也够用。

（一）持续运行电压咋定

　　瞅瞅《GB/T28547 - 2023交流金属氧化物避雷器选择和使用导则》，在经消弧线圈




接地

　　或中性点绝缘且没自动故障清除的系统里，持续运行电压得等于或高于最高运行线电压。就拿 35kV 系统举例，最高运行电压 40.5kV，典型 35kV 避雷器持续运行电压 40.8kV，完美适配。但要是中性点接地系统，这参数选法可就不一样咯。

（二）额定电压咋算

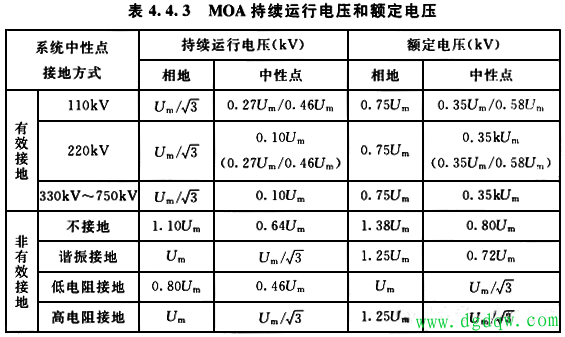

　　翻出《GB/T50064 - 2014交流电气装置的过电压保护和绝缘配合设计规范》表 4.4.3，里头藏着玄机。像 35kV 系统避雷器持续运行电压 40.8kV，持续运行电压与最高电压是 0.8 倍关系，那避雷器最高电压就是 51kV，额定电压也就这样顺藤摸瓜算出来啦。严谨来讲，系统最高线电压受工频电压和谐波影响，不过一般系统谐波增的峰值电压小，基本按 1.05 倍工频电压安全系数来。

三、“避雷”实战派，选型不抓瞎

　　搞清楚这些，以后再选避雷器，心里就有底了。别再被电压参数搞得晕头转向，稳稳拿捏避雷器选型，让电力系统安稳如山，告别那些因避雷器闹心的糟心事，咱电工人就得这么硬气！
