深入解析：旋转编码器怎么接线？E5B2-CWZ6C增量编码器接线详解

gkxxw123

　　增量编码器接线详解是工控领域的常见课题，本文结合真实案例，手把手带你搞懂其中的关键要点。

自动化

　　设备、电机调速、位置检测控制系统中，旋转编码器是最常用的核心

传感器


。很多新手


电工

　　、

工控

　　初学者拿到编码器，看着多根接线无从下手，分不清每根线的功能，也不知道正确的接线逻辑。今天结合实物图和接线示意图，手把手教大家搞定增量式旋转编码器的基础接线与使用原理。

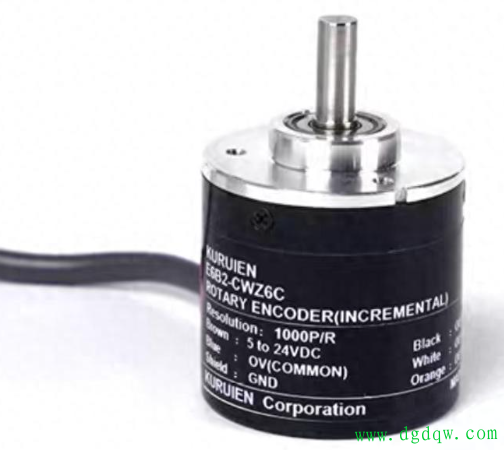

　　本次讲解的是市面上常用的KURUIEN E5B2-CWZ6C增量式旋转编码器，它的分辨率为1000P/R，简单来说就是编码器每完整旋转一圈，会输出1000个脉冲信号，脉冲数量可精准反馈设备转动角度和位移距离，广泛应用于各类精准控制场景。
　　这款编码器配备5根功能信号线外加一层屏蔽层，每一根线路都有专属作用，分工明确，具体接线定义和功能如下：

1.棕色线（


电源


正极）：




　　为编码器工作供电，适配直流5V-24V宽电压输入，接线时直接接入设备VCC电源正极即可，通用性极强，适配绝大多数工控设备。

2.蓝色线（电源负极）：


作为电路公共


接地

　　端，对接设备0V、COMMON公共负极，为整个编码器电路提供参考地电位，保障信号稳定传输。

3.黑色线（A相信号）：

　　核心计数信号线，主要负责脉冲计数，同时配合B相信号辅助判断设备的旋转方向，是编码器最基础、最重要的信号线路之一。

4.白色线（B相信号）：

　　与A相配套使用，和A相信号存在90°相位差。设备控制系统通过识别A、B两相的脉冲先后顺序，就能精准判断编码器正转、反转状态，实现方向识别功能。

5.橙色线（Z相信号）：

　　零点校准信号，编码器每旋转完整一圈，Z相就会输出一个独立脉冲。主要用于设备原点定位、零点校准，解决累积误差问题，满足高精度位置控制需求。

6.屏蔽层：

　　接线时单独接入设备专用接地端，能有效隔绝外界电磁干扰，避免脉冲信号错乱、丢失，大幅提升编码器运行的稳定性，是工控接线中容易被忽略但至关重要的一步。
　　在实际接线操作中，有两个关键细节一定要注意。第一，严格区分电源正负极，严禁接反，否则会直接烧毁编码器；第二，A、B、Z三相信号线，需要对应接入控制器的专用信号输入端口，不可随意混接。
　　依靠A、B两相相位差实现计数和转向检测，依靠Z相脉冲完成零点校准。掌握这套基础接线方法和工作原理，就能轻松上手这款增量式编码器，满足常规电机控制、位置检测、精准定位等工控场景的使用需求。
